خانه محصولاتدستگاه شکل دهی رول گل میخ و آهنگ

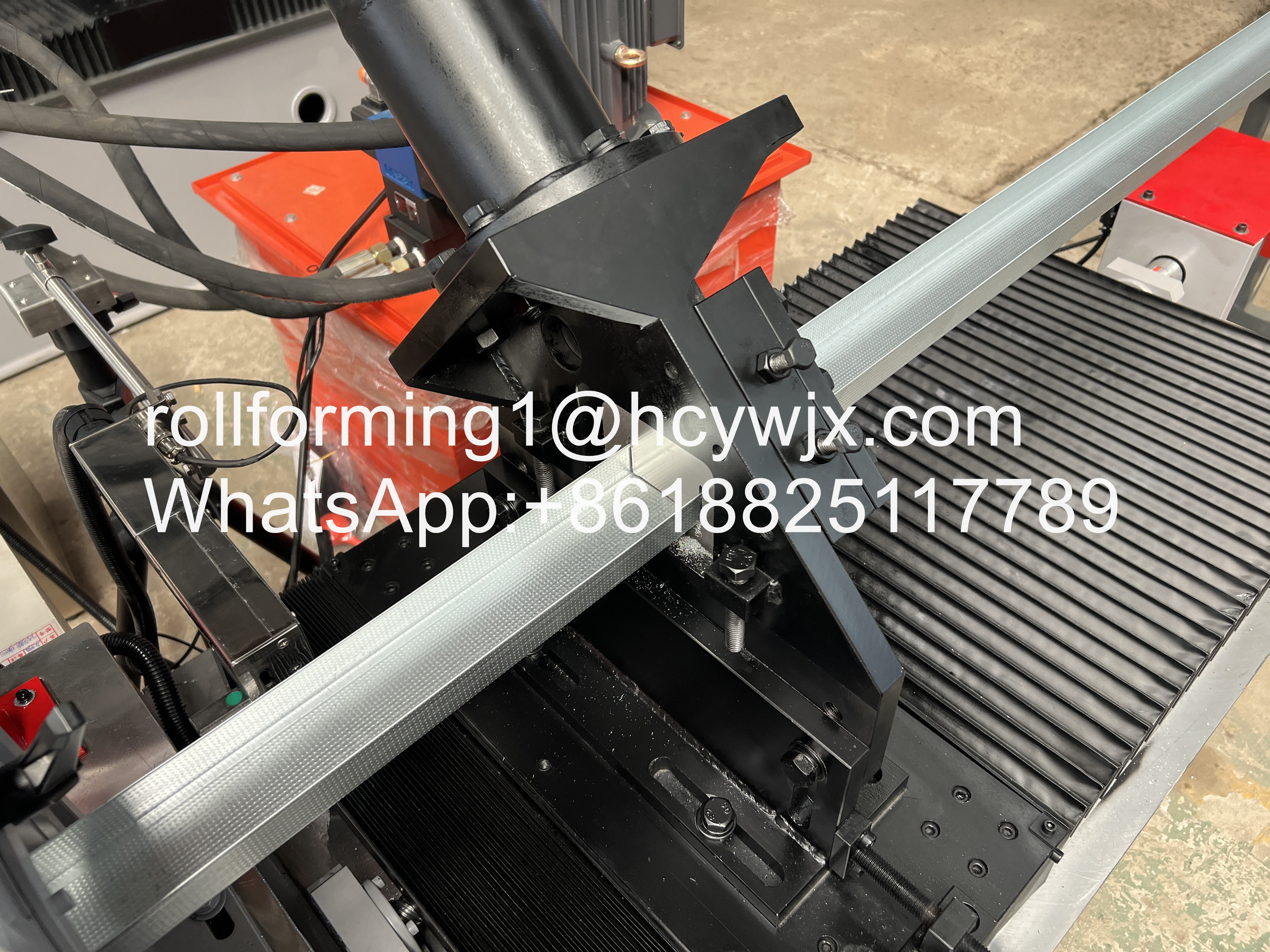

برش ردیابی سروو دستگاه تشکیل دهنده رول گل میخ C ترکیبی U Channel

نظرات مشتریان
ماشین آسان برای استفاده. رئیس بسیار خوب است

—— آقای آنگولون از اروپا

این سازنده خوب، یک ارتباط خوب انگلیسی است و من ماشین های شما را دوست دارم. این کیفیت خوب و زیبا است!

—— Mr.Mark از آفریقا

تهیه کننده خوب! من تحویل سریع و چرخه تولید سریع خود را می خواهم، با شما تماس می گیرم.

—— Mr.Jack از امریکا

چت IM آنلاین در حال حاضر

برش ردیابی سروو دستگاه تشکیل دهنده رول گل میخ C ترکیبی U Channel

برش ردیابی سروو دستگاه تشکیل دهنده رول گل میخ C ترکیبی U Channel
برش ردیابی سروو دستگاه تشکیل دهنده رول گل میخ C ترکیبی U Channel

تصویر بزرگ :  برش ردیابی سروو دستگاه تشکیل دهنده رول گل میخ C ترکیبی U Channel

جزئیات محصول:
محل منبع: Botou Hebei China
نام تجاری: HC
گواهی: ISO
پرداخت:
مقدار حداقل تعداد سفارش: 1set
جزئیات بسته بندی: Main machine is nude,the computer control box is packed by carton box
زمان تحویل: 30days
شرایط پرداخت: 30% deposit by T/T in advance and 70% balance after inspection confirmation before shipment
قابلیت ارائه: 20 sets/month

برش ردیابی سروو دستگاه تشکیل دهنده رول گل میخ C ترکیبی U Channel

شرح
استفاده: مطالعه و پیگیری ظرفیت: 25 متر در دقیقه
ویژگی: برش بدون توقف راندن: یاتاقان
ضخامت: 0.3-0.6 میلی متر ولتاژ: 380 ولت
برجسته:

دستگاه شکل‌دهی رول گل میخ

,

دستگاه شکل‌دهی رول گل میخ ترکیبی

,

دستگاه رول‌سازی گل میخ ترکیبی

دستگاه شکل دهی نورد کیل سبک ناودانی U کانال C

دستگاه شکل دهی نورد کیل سبک ناودانی U کانال C

توضیحات محصول

دستگاه شکل‌دهی نورد ناودانی U کانال C بر اساس نیاز مشتری طراحی شده است.برای یک چیز، می تواند باعث صرفه جویی در مصرف کارخانه و صرفه جویی در هزینه تولید شود.گل میخ و کامیون اغلب در ساخت دیوارهای خشک و سقف سازی استفاده می شود.در اینجا چند نمایه طراحی برای مرجع شما آورده شده است:

Combined U channel C stud Light Keel Rolling Forming Machine

پروفیل گل میخ و مسیر چیست و چگونه استفاده می شود؟

از دستگاه کیل سبک ترکیبی UC می توان برای ساختن C Stud و U track توسط یک دستگاه استفاده کرد و نیازی به تنظیم فاصله نیست.دستگاه ترکیبی U track و C Stud مانند ساخت دو دستگاه با هم است اما با استفاده از یک مجموعه سیستم برق، سیستم کنترل PLC و قاب دستگاه.با این روش، دستگاه ترکیبی فضای کمی را اشغال می کند و مقداری در هزینه صرفه جویی می کند.برای هر اندازه ای U track و C stud را می توان با هم ترکیب کرد.

Combined U channel C stud Light Keel Rolling Forming Machine

دستگاه ترکیبی U Channel C Stud Light Keel Rolling Machine چگونه طراحی شده است؟

همانند کل دستگاه رول فرمینگ، این دستگاه کیل سبک ترکیبی توسط Decoiler، ساحل تسطیح، دستگاه رول فرمینگ، سیستم برش و غیره تشکیل شده است.اما ماشین اصلی تفاوت هایی خواهد داشت.در اینجا تصویر جزئیات دستگاه برای مرجع شما است:

شرح:

پارامتر اصلی دستگاه شکل دهی رول کیل

خیر

پارامتر اصلی دستگاه شکل دهی کیل رول

1

مناسب برای پردازش

ورق فولادی رنگی

2

عرض بشقاب

175 میلی متر

3

غلتک

12 ردیف

4

ابعاد

6100*1150*1510 میلی متر

5

قدرت

4.5 + 3 کیلو وات

6

مواد نورد

فولاد بلبرینگ شفت (کوئنچ)

7

ضخامت صفحه

0.3-0.6 میلی متر

8

بهره وری

20 متر در دقیقه

9

قطر غلتک

Φ50mm

10

ولتاژ

3 فاز 380 ولت 50 هرتز

11

جنس صفحه برش

Cr12

12

هیدرولیک

40#

13

دقت پردازش

در 1.00 میلی متر

14

سیستم کنترل

کنترل PLC

اجزای تجهیزات: ماشین ساخت رول رول فرمینگ uncoiler-سیستم کنترل کامپیوتری-سیستم کنترل هیدرولیک-برش

چرا ماشین ترکیبی U track و C Stud را انتخاب کنید؟

1. طراحی ماشین کوچک، فضای کوچکی را در کارخانه می گیرد.اگر کارخانه شما فضای کمی دارد، لطفا این نوع را انتخاب کنید.

2. برای U track و C stud، نیازی به تعویض غلتک و تنظیم اسپیسر نیست.

3. هزینه کمتر، زیرا دو پروفیل طراحی می تواند توسط یک ماشین، یک سیستم کنترل PLC، یک مجموعه موتور ساخته شود.

برخی از پارامترهای جزئیات بیشتر دستگاه برای مرجع شما:

دیکویلر دستی
قطر داخلی سیم پیچ مواد 450-550 میلی متر
حداکثر عرض سیم پیچ 300 میلی متر
ظرفیت حمل 1500 کیلوگرم
دستگاه رول فرمینگ اصلی
تعداد مراحل شکل دهی 9 ایستگاه
مواد شفت: قطر بیرونی فولاد 45# 50 میلی متر
مواد غلتکی: Cr12MoV
حمل و نقل توسط دنده
سرعت شکل دهی: 15-20 متر در دقیقه
موتور 7.5 کیلو وات
ولتاژ 380 ولت، 50 هرتز، 3 فاز
سیستم برش
استفاده همراه با کلمات مشت زنی، برش با هم انجام می شود.
جنس تیغه ها Gcr12 خاموش شد
منبع تغذیه قدرت هیدرولیک
قاب سبک ستونی با سیستم قفسه و پینیون
سوئیچ سکته مغزی سوئیچ فوتوالکتریک غیر تماسی
ایستگاه هیدرولیک
قدرت موتور هیدرولیک 3 کیلووات
روغن هیدرولیک 46#
اجزاء این سیستم شامل مجموعه ای از مخزن هیدرولیک، مجموعه ای از پمپ روغن هیدرولیک و دو لوله هیدرولیک می باشد.و دو مجموعه دریچه الکترومغناطیس.
سیستم کنترل الکتریکی
ویژگی

1. PLC، مبدل، پانل لمسی از دلتا تایوان برای اطمینان از سرعت بالا با ثبات، دقت و طول عمر.

2. المان الکتریکی دیگر دلتا است.

3. مجهز به کلید متحرک، استراحت هوا، رادیاتور، ترانسفورماتور و محافظ نشت الکتریکی برای راحتی و ایمنی عملیات.

نام تجاری پاناسونیک
