خانه /محصولات/ماشین قالب رول کاشی/دستگاه تشکیل دهنده رول روتایی Longtile Royal

دستگاه تشکیل دهنده رول روتایی Longtile Royal

1set
MOQ
دستگاه تشکیل دهنده رول روتایی Longtile Royal
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
شماره مدل: دستگاه تشکیل رول
توان (W): 5.5 کیلو وات
ولتاژ: 380V 50Hz 3 عکس
وزن: 3.2T-10T
ضمانتنامه: 1 سال
برجسته کردن:

cold roll forming machine,roof tile roll forming machine

,

roof tile roll forming machine
اطلاعات اولیه
Place of Origin: Botou Hebei China
نام تجاری: HC
گواهی: ISO/CE
Model Number: HC28
پرداخت
Packaging Details: Main machine is nude,the computer control box is packed by carton box
Delivery Time: 30days
Payment Terms: 30% deposit by T/T in advance and 70% balance after inspection confirmation before shipment
Supply Ability: 20 sets/month
توضیحات محصول

دستگاه تشکیل دهنده رول روتایی Longtile Royal

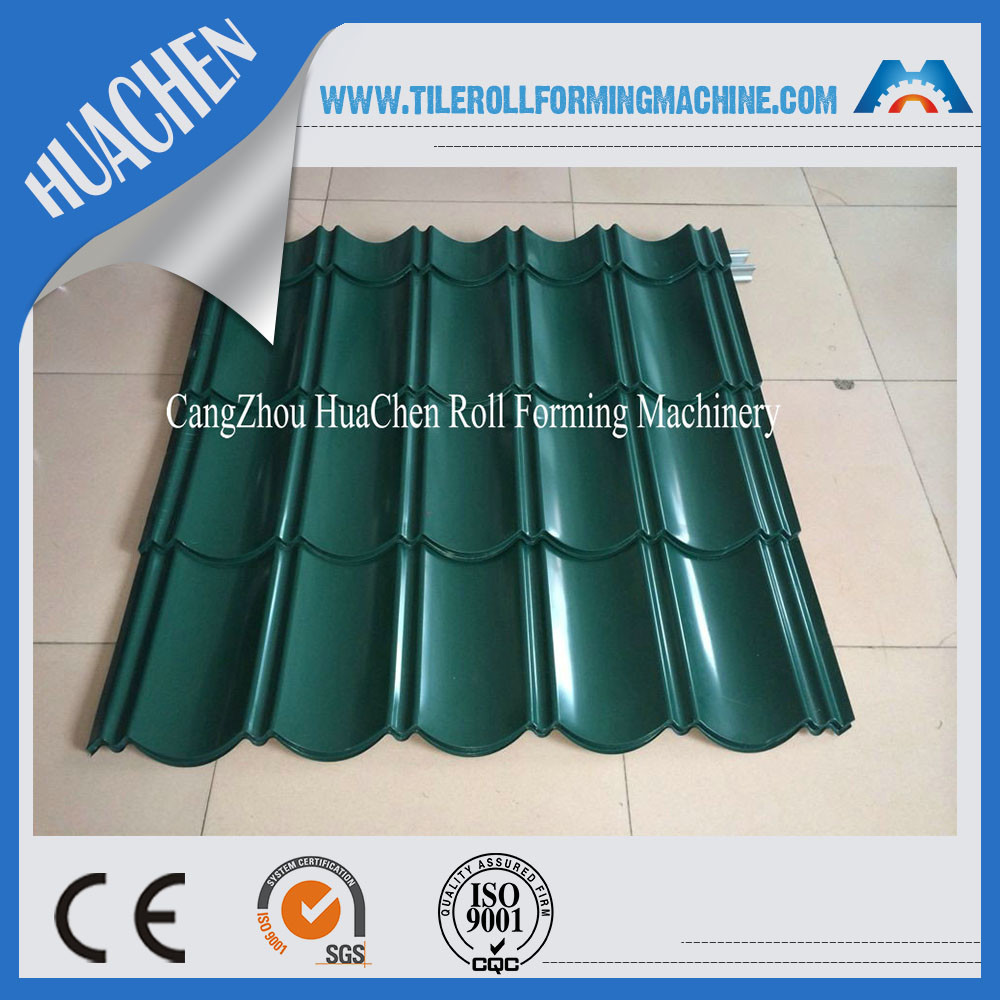

طراحی پروفایل

دستگاه تشکیل دهنده رول روتایی Longtile Royal 0

1. جزئیات دستگاه تشکیل رول کاشی بام

مواد
ضخامت مواد (و): 0.4 - 0.8 میلی متر
مواد قابل استفاده: کویل های فولادی گالوانیزه ، کویل های نورد گرم ، کویل نورد سرد ، استحکام عملکرد 245Mpa یا 550Mpa
قطعات ماشین
1) Un-Coiler هیدرولیک 7Ton * 1250mm: یک مجموعه

کویل داخلی قطر = 308 mm 508؛
عرض کویل = Max.1250mm


Capacity: Max. ظرفیت: حداکثر. 7Ton 7 تندستگاه تشکیل دهنده رول روتایی Longtile Royal 1
2) آسیاب نورد سرد:
با راهنمای مواد تغذیه ای ، قاب بدنه ساخته شده از فولاد H350 # با جوشکاری؛
ضخامت دیواره جانبی: 16 میلی متر

غلطک های ساخته شده از بلبرینگ GCr15 ، ماشینکاری دقیق ، سخت

کروم پوشیده از ضخامت 0.04 میلی متر (برای ماندگاری بیشتر و ضد زنگ)؛

دستگاه تشکیل دهنده رول روتایی Longtile Royal 2
شفتهای تولید شده از 45 # ، قطر اصلی شافت = φ75 میلی متر ، ماشینکاری دقیق

درایور موتور ، گیربکس زنجیر دنده ای ، 16 ایستگاه تشکیل دهنده و 7 غلطک (3 غلطک بالایی و 4)
غلطک های پایین) برای صاف کردن و تراز کردن)

موتور اصلی = 5.5KW ، کنترل سرعت فرکانس
سرعت تشکیل تقریباً 3/4 متر در دقیقه
موتور هیدرولیک: 5.5KW ، محدوده فشار هیدرولیک: 0-12Mpa
مواد برش ابزار: Cr12Mov ، عملیات حرارتی
3) سیستم کنترل PLC(نام تجاری صفحه نمایش لمسی: تایوان WEINVIEW ، نام تجاری اینورتر: فنلاند VOCAN / دانمارک Danfoss ، مارک رمزگذار: Japan Koyo)
فقط مدل / اندازه مورد نیاز را در صفحه لمسی وارد کنید
غلطک یا فاصله دهنده یا برش مانند دستگاه سنتی سبک که بیش از 45 دقیقه طول می کشد برای تغییر اندازه تولید).
کنترل کمیت و فشار دادن ، طول برش به صورت خودکار
همراه با: PLC ، اینورتر ، صفحه لمسی ، رمزگذار و غیره
تحمل برش به طول ≤ 1 میلی متر
کنترل ولتاژ 24 ولت
4) خروج از Rack Un-Power ، سه واحد
دستگاه تشکیل دهنده رول روتایی Longtile Royal 3

2. ویژگی های اصلی دستگاه تشکیل رول کاشی لعاب کاشی

مزایای دستگاه تشکیل دهنده کاشی فلزی سقف به شرح زیر است:
1 عملکرد آسان، دوره کوتاه ساخت
هزینه تعمیر و نگهداری پایین
اندازه نامحدود (هر اندازه در محدوده دستگاه) ، برای ذخیره مواد کمک می کند



3. نمودار جریان دستگاه تشکیل دهنده رول روتایی Longtile Royal 4

قطعات ماشین

نام: دستگاه تغذیه

نام تجاری: BMS

اصلی: چین

باعث می شود مواد فولادی هموارتر حرکت کنند.

دستگاه تشکیل دهنده رول روتایی Longtile Royal 5

قطعات ماشین

نام: دستگاه برش کاشی لعاب دار
نام تجاری: BMS
اصلی: چین
ساخته شده توسط قالب با کیفیت بالا فولاد Cr12 با عملیات حرارتی

دستگاه تشکیل دهنده رول روتایی Longtile Royal 6

قطعات ماشین

نام: غلطک
نام تجاری: BMS
اصلی: چین
غلطک های ساخته شده از فولاد بلبرینگ GCr15 با کیفیت بالا ، تراش CNC ، عملیات حرارتی. با درمان سیاه یا پوشش سخت کروم برای گزینه ها.

دستگاه تشکیل دهنده رول روتایی Longtile Royal 7

قطعات ماشین

نام: سیستم کنترل PLC
نام تجاری: SIEMENS / SCHNEIDER ELECTRIC
اصلی: آلمان / فرانسه
همراه با: PLC ، اینورتر ، صفحه لمسی ، رمزگذار و غیره
رمزگذار: KOYO / Omron (مارک ژاپن)
