دستگاه فرم‌دهی رول کاشی لعاب‌دار با سرعت بالا 5.5 کیلووات با 12 ایستگاه برای تولید کاشی سقف

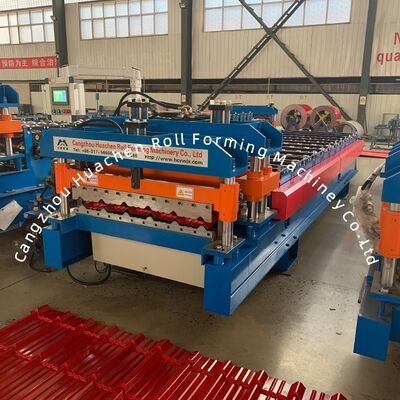

تصویر بزرگ : دستگاه فرم‌دهی رول کاشی لعاب‌دار با سرعت بالا 5.5 کیلووات با 12 ایستگاه برای تولید کاشی سقف

جزئیات محصول:

محل منبع:	چین
نام تجاری:	HC
گواهی:	CE
شماره مدل:	HC28-200-1000

پرداخت:

مقدار حداقل تعداد سفارش:	1set
جزئیات بسته بندی:	دستگاه اصلی رول فرمینگ و decoiler بسته بندی برهنه است، سیستم کنترل PLC و موتور پمپ با کاغذ ضد آب، قط
زمان تحویل:	25-30 روز
شرایط پرداخت:	L/C، T/T
قابلیت ارائه:	20 مجموعه / ماه

مخاطب

دستگاه فرم‌دهی رول کاشی لعاب‌دار با سرعت بالا 5.5 کیلووات با 12 ایستگاه برای تولید کاشی سقف

شرح

Material Type:	PPGI/GI	Material Thickness:	0.3-0.6mm
Material Width:	1220mm	Roller Stations:	12Stations
Roller & Shaft Material:	45# Steel Quenching and Plating	Diameter of Shaft:	Φ70mm
Cutter Material:	CR12	Drive Type:	Chain Drive
Speed:	4m/min	Total Power:	5.5+5.5KW
Voltage:	380V 50Hz 3Phases(can be customized)
برجسته کردن:	رول تجهیزات تشکیل , ماشین رول سرد رول

5.5kW ماشین ساخت کاشی شیشه ای - ماشین ساخت کاشی سقف با سرعت بالا

5.5 kW Servo Motor Glassed Tile Roll Forming Machine با سرعت کار 4 متر در دقیقه

پارامترهای فنی اصلی

پارامتر	مشخصات
نوع ماده	PPGI/GI
ضخامت	0.3-0.6mm
عرض	1220 میلی متر
ایستگاه های رولر	12 ایستگاه
مواد رولر و شاخه	45# خاموش کردن و پوشش فولاد
قطر گره	Φ70mm
مواد برش	CR12
نوع درایو	راننده زنجیره ای
سرعت	۴ متر/دقیقه
کل قدرت	5.5+5.5KW
ولتاژ	380 ولت 50 هرتز 3 فاز (می تواند سفارشی شود)

پارامترهای قطعات و فنی

اجزا	توضیحات
5T Decoiler دستی	پشتیبانی از کویل و حرکت چرخش را امکان پذیر می کند. ظرفیت حامل: 5T. قطر داخلی: 470-530mm (قابل تنظیم). مجهز به دستگاه ترمز برای جلوگیری از آسیب ماشین در اثر ضربه در طول کار.
میز تغذیه و پیش برش	راهنماها برای شکل گیری رول به موقعیت درست می پیچند. شامل دستگاه برش دستی برای پیش برش در هنگام تغییر رنگ یا ضخامت است.
شفت و رولر	مواد: 45# فولاد خاموش کردن و پوشش. رول های پردازش شده صاف، سخت، مقاوم به زنگ هستند و در طول کار برگه ها را خراش نمی دهند.
ایستگاه پمپ هیدرولیک	ماشین برش برای عملیات برش. از روغن هیدرولیک 46 # استفاده می کند. مجهز به فن خنک کننده برای خنک سازی گردش داخلی برای جلوگیری از مشکلات دمای بالای روغن. مارک شیر سولناید: Huade.
کابینت کنترل صفحه لمسی	ویژگی های حالت اتوماتیک و دستی. اجازه تنظیم طول واحد و مقدار در صفحه لمسی را می دهد. سیستم ساده و آسان برای کار. اجزای الکتریکی: VFD (Delta) ، قطع کننده مدار (Delixi)تماسگر (دلیکسی)، رله (Xinling) ، PLC (Delta) ، ترانسفورماتور (Delixi).
بخش فشار و برش	مواد تیغه و قالب فشار: CR12، دارای قدرت بالا، سختی عالی و مقاومت در برابر فرسایش است.
جدول خروجی	محصولات شکل گرفته شده را جمع آوری می کند. مجهز به رول برای تسهیل انتقال محصول بدون خراش.

قطعات جایگزین شامل

بخش	مقدار
زنجیرها	2 مجموعه
دریچه سولینوئید	1 مجموعه
سوئیچ سفر	2 مجموعه
کلید های باز	2 مجموعه
کليد ششم گوشه اي	2 مجموعه
شمارنده	1 مجموعه
کلید فرانسه	2 مجموعه
مهر و موم روغن	1 مجموعه

دستورالعمل نصب

مهم:قالب مورد استفاده در تجهیزات پریس کاشی نیاز به یک قالب بالا و شش قالب پایین از همان اندازه دارد.

روش نصب قالب:

نصب قالب بالا و پایین اول - قالب پایین نصب به طور مستقیم بر روی میز کار چرخ شش گوشه ای
قالب بالا بر روی سطح پایین اسلاید با صفحه ضخامت مناسب نصب می شود
اطمینان از شکاف برابر در اطراف چهار طرف زمانی که قالب بالا و پایین بسته می شود
فاصله بین قالب بالا و پایین باید برابر با ضخامت خالی مورد نیاز باشد
استفاده از مدل بالا به عنوان مرجع برای شاخص سازی میز کار
پنج قالب پاييني باقي مونده نصب کنيد
پس از نصب تمام قالب ها شروع به کار فشار

فهرست چک قبل از عملیات:

تمام وصلات رو چک کن تا ثابت باشه
بررسی کنید که پیچ و جوانه های نصب محکم شده اند.
پر کردن شاسی چپ و راست با روغن روان کننده
انجام آزمایش و مشاهده ارتعاش، سر و صدا و عملکرد پنجره روغن
مطمئن شوید که تمام قطعات متحرک به درستی هماهنگ می شوند
فقط پس از اجرای موفقیت آمیز آزمایش قالب را نصب کنید

هشدار ایمنی:هنگام نصب قالب، همیشه قدرت را قطع کنید و دست به دست کمربند موتور یا دنده بزرگ را به سمت میز کار حرکت دهید.بالا بردن حامل به بالاترین نقطه و استفاده از شیء پشتیبان بین میز و سطح پایین اسلاید برای جلوگیری از حوادث ناشی از سقوط طبیعی صندلی ضد لغزش.
