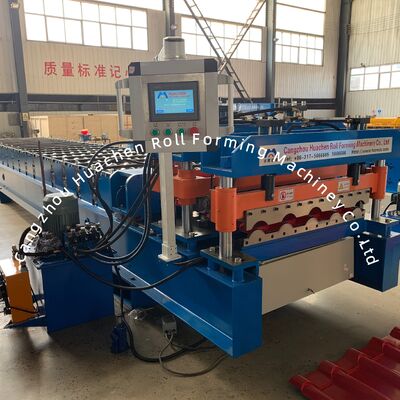

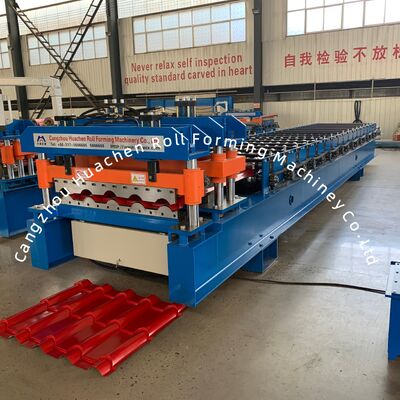

18 ایستگاه رولر ماشین شکل گیری رولی کاشی شیشه ای با رانش زنجیره ای و قدرت 380 ولت 50 هرتز 3 فاز

1set
MOQ
18 ایستگاه رولر ماشین شکل گیری رولی کاشی شیشه ای با رانش زنجیره ای و قدرت 380 ولت 50 هرتز 3 فاز
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
Material Type: PPGI/GI
Material Thickness: 0.3-0.6mm
Material Width: 1219mm
Roller Stations: 18Stations
Roller & Shaft Material: 45# Steel Quenching and Plating
Diameter of Shaft: Φ70mm
Cutter Material: CR12
Drive Type: Chain Drive
Speed: 4m/min
Total Power: 5.5+5.5KW
Voltage: 380V 50Hz 3Phases
Material Type: PPGI/GI
Material Thickness: 0.3-0.6mm
Material Width: 1219mm
Roller Stations: 18Stations
Roller & Shaft Material: 45# Steel Quenching and Plating
Diameter of Shaft: Φ70mm
Cutter Material: CR12
Drive Type: Chain Drive
Speed: 4m/min
Total Power: 5.5+5.5KW
Voltage: 380V 50Hz 3Phases
نوع مواد: PPGI/GI
ضخامت مواد: 0.3-0.6 میلی متر
عرض مواد: 1219 میلی متر
ایستگاه های غلتکی: 18 ایستگاه
مواد غلتکی و شفت: 45# کوئنچ و آبکاری فولاد
قطر شفت: Φ70 میلی متر
مواد برش: CR12
نوع درایو: درایو زنجیره ای
سرعت: 4 متر در دقیقه
توان کل: 5.5 + 5.5 کیلو وات
ولتاژ: 380 ولت 50Hz 3Phases
برجسته کردن:

رول تجهیزات تشکیل

,

ماشین رول سرد رول
اطلاعات اولیه
محل منبع: چین
نام تجاری: HC
گواهی: CE
شماره مدل: HC38-235-940
پرداخت
جزئیات بسته بندی: دستگاه اصلی رول فرمینگ و decoiler بسته بندی برهنه است، سیستم کنترل PLC و موتور پمپ با کاغذ ضد آب، قط
زمان تحویل: 25-30 روز
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 20 مجموعه / ماه
توضیحات محصول
دستگاه فرم‌دهی ورق فولادی رنگی برای کاشی‌سازی آلومینیومی با لعاب 18 ردیفه
پارامترهای فنی اصلی
پارامتر مشخصات
نوع مواد PPGI/GI
ضخامت 0.3-0.6mm
عرض 1219mm
ایستگاه‌های غلتک 18 ایستگاه
جنس غلتک و شفت فولاد 45# کوئنچ و آبکاری
قطر شفت Φ70mm
جنس برش CR12
نوع درایو درایو زنجیری
سرعت 4 متر در دقیقه
توان کل 5.5 + 5.5 کیلووات
ولتاژ 380 ولت 50 هرتز 3 فاز
اجزا و پارامترهای فنی
5T دکویلر دستی
18 ایستگاه رولر ماشین شکل گیری رولی کاشی شیشه ای با رانش زنجیره ای و قدرت 380 ولت 50 هرتز 3 فاز 0

این جزء از کویل پشتیبانی می‌کند و امکان حرکت چرخشی را فراهم می‌کند. ظرفیت باربری: 5T. قطر داخلی: 470-530mm (قابل تنظیم بر اساس تقاضا). مجهز به دستگاه ترمز برای جلوگیری از آسیب دستگاه در اثر ضربه در حین کار.

میز تغذیه و پیش‌برش
18 ایستگاه رولر ماشین شکل گیری رولی کاشی شیشه ای با رانش زنجیره ای و قدرت 380 ولت 50 هرتز 3 فاز 1

کویل را به موقعیت صحیح برای فرم‌دهی غلتکی هدایت می‌کند. شامل دستگاه برش دستی برای برش اولیه راحت هنگام تغییر رنگ یا ضخامت.

مجموعه شفت و غلتک
18 ایستگاه رولر ماشین شکل گیری رولی کاشی شیشه ای با رانش زنجیره ای و قدرت 380 ولت 50 هرتز 3 فاز 2

جنس فولاد 45# کوئنچ و آبکاری است. غلتک‌های پردازش شده صاف، سخت، مقاوم در برابر زنگ‌زدگی هستند و در حین کار ورق را خراش نمی‌دهند.

ایستگاه پمپ هیدرولیک
18 ایستگاه رولر ماشین شکل گیری رولی کاشی شیشه ای با رانش زنجیره ای و قدرت 380 ولت 50 هرتز 3 فاز 3

برش را برای عملیات برش هدایت می‌کند. مخزن هیدرولیک از روغن هیدرولیک 46# استفاده می‌کند. مجهز به فن خنک‌کننده برای خنک‌سازی گردش داخلی برای جلوگیری از مشکلات دمای بالای روغن. برند شیر برقی: Huade.

کابینت کنترل صفحه لمسی
18 ایستگاه رولر ماشین شکل گیری رولی کاشی شیشه ای با رانش زنجیره ای و قدرت 380 ولت 50 هرتز 3 فاز 4

دارای حالت‌های عملیات خودکار و دستی. امکان تنظیم طول و کمیت ورق هدف را از طریق صفحه لمسی فراهم می‌کند. سیستم ساده و آسان برای کار. برندهای قطعات الکتریکی: VFD: Delta، کلید مدار: Delixi، کنتاکتور: Delixi، رله: Xinling، PLC: Delta، ترانسفورماتور: Delixi.

بخش پرس و برش
18 ایستگاه رولر ماشین شکل گیری رولی کاشی شیشه ای با رانش زنجیره ای و قدرت 380 ولت 50 هرتز 3 فاز 5 18 ایستگاه رولر ماشین شکل گیری رولی کاشی شیشه ای با رانش زنجیره ای و قدرت 380 ولت 50 هرتز 3 فاز 6
میز خروجی
18 ایستگاه رولر ماشین شکل گیری رولی کاشی شیشه ای با رانش زنجیره ای و قدرت 380 ولت 50 هرتز 3 فاز 7

محصولات فرم‌دهی شده را جمع‌آوری می‌کند. براکت مجهز به غلتک برای تسهیل انتقال محصول بدون خراش.

قطعات یدکی
جزء تعداد
زنجیر 2 ست
شیر برقی 1 ست
سوئیچ سفر 2 ست
آچار باز 2 ست
آچار آلن 2 ست
شمارنده 1 ست
آچار 2 ست
کاسه نمد 1 ست
18 ایستگاه رولر ماشین شکل گیری رولی کاشی شیشه ای با رانش زنجیره ای و قدرت 380 ولت 50 هرتز 3 فاز 8 18 ایستگاه رولر ماشین شکل گیری رولی کاشی شیشه ای با رانش زنجیره ای و قدرت 380 ولت 50 هرتز 3 فاز 9
مشخصات اصلی دستگاه فرم‌دهی غلتکی

جنس غلتک‌ها: فولاد 45#، پرداخت سطح غلتک، آبکاری سخت. سطح صیقلی و عملیات حرارتی نسبت به قالب‌ها نیز می‌تواند سطح صفحه قالب‌گیری را صاف نگه دارد و هنگام مهر زدن به راحتی علامت‌گذاری نشود.

سیستم هیدرولیک و کابینت کنترل کامپیوتر

روغن هیدرولیک: روغن هیدرولیک 40# در مخزن روغن هیدرولیک، پمپ دستگاه برش را برای شروع کار برش هدایت می‌کند. طول قطعه هدف قابل تنظیم است و رقم آن را می‌توان تنظیم کرد. حالت محاسبه شده دارای دو حالت است: خودکار و دستی. سیستم آسان برای کار و استفاده است. PLC: EURA (می‌تواند طبق نیاز مشتری سفارشی شود).
