خانه /محصولات/ماشین قالب رول کاشی/دستگاه قالب دهی چرخ فلزی با ولتاژ 380 ولت و قدرت 5.5+4KW برای فلز فلزی رنگی

دستگاه قالب دهی چرخ فلزی با ولتاژ 380 ولت و قدرت 5.5+4KW برای فلز فلزی رنگی

1 set
MOQ
دستگاه قالب دهی چرخ فلزی با ولتاژ 380 ولت و قدرت 5.5+4KW برای فلز فلزی رنگی
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
Material Type: PPGI/GI
Material Thickness: 0.3-0.6mm
Material Width: 1220mm
Roller Stations: 18Stations
Roller & Shaft Material: 45# Steel Quenching and Plating
Diameter of Shaft: Φ70mm
Cutter Material: CR12
Drive Type: Chain Drive
Speed: 4m/min
Total Power: 5.5+5.5KW
Voltage: 380V 50Hz 3Phases(can be customized)
برجسته کردن:

roll forming equipment,roof tile roll forming machine

,

roof tile roll forming machine
اطلاعات اولیه
محل منبع: چین
نام تجاری: HC
گواهی: CE
شماره مدل: HC40-200-1000
پرداخت
جزئیات بسته بندی: دستگاه اصلی رول فرمینگ و decoiler بسته بندی برهنه است، سیستم کنترل PLC و موتور پمپ با کاغذ ضد آب، قط
زمان تحویل: 25-30 روز
شرایط پرداخت: L/C، T/T
Supply Ability: 20 sets per month
توضیحات محصول

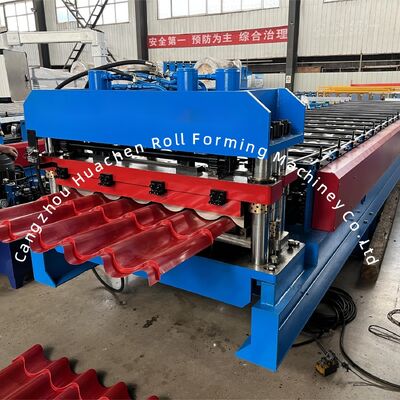

دستگاه ساخت و ساز سقف فلزی 13-22
خلاصه ی محصول

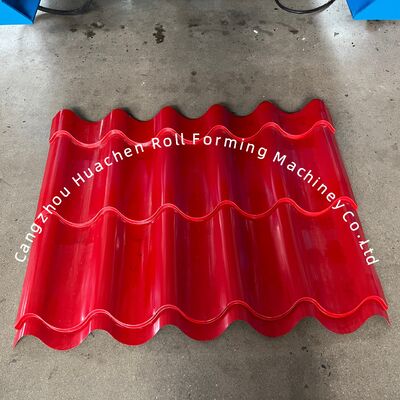

ماشین شکل گیری رول فلزی حرفه ای که برای تولید کاشی های فولادی رنگی با ایستگاه های شکل گیری 13-22 قابل تنظیم طراحی شده است.

ویژگی های کلیدی
  • عملکرد بی نقص
  • ساخت و ساز محکم
  • بهره برداری بدون نگهداری
  • عمر طولانی
مشخصات فنی
پارامتر مشخصات
نوع ماده PPGI/GI
ضخامت 0.3-0.6mm
عرض 1220 میلی متر
ایستگاه های رولر ۱۸ ایستگاه
مواد رولر و شاخه 45# خاموش کردن و پوشش فولاد
قطر گره Φ70mm
مواد برش CR12
نوع درایو راننده زنجیره ای
سرعت ۴ متر/دقیقه
کل قدرت 5.5 + 5.5 KW
ولتاژ 380 ولت 50 هرتز سه فاز
اجزای ماشین
5T Decoiler دستی
دستگاه قالب دهی چرخ فلزی با ولتاژ 380 ولت و قدرت 5.5+4KW برای فلز فلزی رنگی 0

پشتیبانی از کویل و حرکت چرخش را امکان پذیر می کند. ظرفیت حامل: 5T. قطر داخلی: 470-530mm (قابل تنظیم). مجهز به دستگاه ترمز برای جلوگیری از آسیب ماشین در اثر ضربه در طول کار.

میز تغذیه و پیش برش
دستگاه قالب دهی چرخ فلزی با ولتاژ 380 ولت و قدرت 5.5+4KW برای فلز فلزی رنگی 1

راهنماها برای شکل گیری رول به موقعیت درست می پیچند. شامل دستگاه برش دستی برای پیش برش راحت در هنگام تغییر رنگ یا ضخامت است.

شفت و مونتاژ رولر
دستگاه قالب دهی چرخ فلزی با ولتاژ 380 ولت و قدرت 5.5+4KW برای فلز فلزی رنگی 2

مواد 45 # استیل quenching و plating است. رول های پردازش شده صاف، سخت، مقاوم در برابر زنگ هستند و در طول کار برگه را خراش نمی دهند.

ایستگاه پمپ هیدرولیک
دستگاه قالب دهی چرخ فلزی با ولتاژ 380 ولت و قدرت 5.5+4KW برای فلز فلزی رنگی 3

ماشین برش را برای عملیات برش هدایت می کند. مخزن هیدرولیک از روغن هیدرولیک 46 # استفاده می کند. مجهز به فن خنک کننده برای خنک سازی گردش داخلی. شیر سولنویدی برند: Huade.

کابینت کنترل صفحه لمسی
دستگاه قالب دهی چرخ فلزی با ولتاژ 380 ولت و قدرت 5.5+4KW برای فلز فلزی رنگی 4

ویژگی های حالت کار خودکار و دستی. اجازه تنظیم طول ورق هدف و مقدار از طریق صفحه لمسی. مارک های قطعات الکتریکی: VFD: دلتا، قطع کننده مدار: Delixi، Contactor: Delixi،رله: شينلينگ، PLC: دلتا، ترانسفورماتور: دليکسي

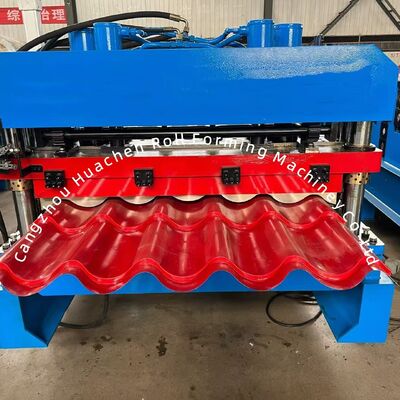

بخش فشار و برش
دستگاه قالب دهی چرخ فلزی با ولتاژ 380 ولت و قدرت 5.5+4KW برای فلز فلزی رنگی 5
جدول خروجی
دستگاه قالب دهی چرخ فلزی با ولتاژ 380 ولت و قدرت 5.5+4KW برای فلز فلزی رنگی 6

جمع آوری محصولات شکل گرفته شده. براکت مجهز به رول ها برای تسهیل انتقال محصول بدون خراش.

شامل قطعات یدکی
اجزا مقدار
زنجیرها 2 مجموعه
دریچه سولینوئید 1 مجموعه
سوئیچ سفر 2 مجموعه
کلید های باز 2 مجموعه
کليد ششم گوشه اي 2 مجموعه
شمارنده 1 مجموعه
کليد 2 مجموعه
مهر و موم روغن 1 مجموعه
يادداشت:تمام پارامترها می توانند بر اساس نیازهای خاص شما سفارشی شوند.
فرآیند عملیات
  1. پاک کردن
  2. تغذیه و هدایت
  3. شکل گیری رول
  4. برش
  5. محصولات تمام شده برای پشتوانه میز
دستگاه قالب دهی چرخ فلزی با ولتاژ 380 ولت و قدرت 5.5+4KW برای فلز فلزی رنگی 7
اطلاعات بسته بندی و تحویل
  1. اصلی فولاد ویلا سقف شیشه ای کاشی رول شکل گیری ماشین و un-coiler است بسته بندی برهنه (پلاستیک ضد آب در دسترس بر اساس درخواست)
  2. سیستم کنترل PLC و پمپ موتور با کاغذ ضد آب بسته بندی شده است، قطعات معدنی در جعبه کارتن
  3. یک مجموعه از ماشین نیاز به یک کانتینر 40 فوت برای حمل و نقل
دستگاه قالب دهی چرخ فلزی با ولتاژ 380 ولت و قدرت 5.5+4KW برای فلز فلزی رنگی 8
