خانه /محصولات/ماشین قالب رول کاشی/1200mm Material Width 18 Rollers Glassed Tile Roll Forming Machine با قدرت 5.5KW برای کاشی های سقف PPGI / GI

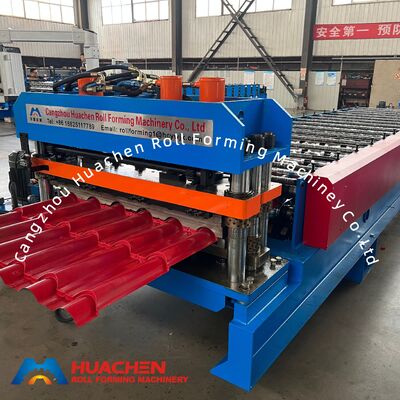

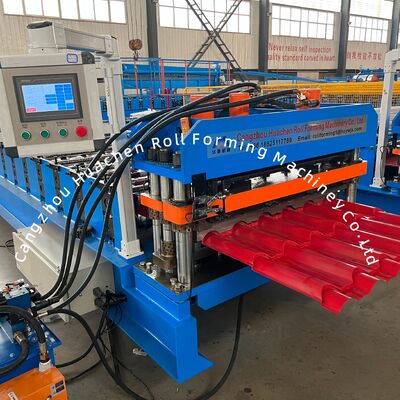

1200mm Material Width 18 Rollers Glassed Tile Roll Forming Machine با قدرت 5.5KW برای کاشی های سقف PPGI / GI

1set
MOQ
1200mm Material Width 18 Rollers Glassed Tile Roll Forming Machine با قدرت 5.5KW برای کاشی های سقف PPGI / GI
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
Material Type: PPGI/GI
Material Thickness: 0.3-0.6mm
Material Width: 1200mm
Rolller Stations: 15Stations
Roller & Shaft Material: 45# Steel Quenching and Plating
Diameter of Shaft: Φ70mm
Cutter Material: CR12
Drive Type: Chain Drive
Speed: 4m/min
Total Power: 5.5+5.5KW
Voltage: 380V 50Hz 3Phases
برجسته کردن:

رول تجهیزات تشکیل

,

ماشین رول سرد رول
اطلاعات اولیه
محل منبع: چین
نام تجاری: HC
گواهی: CE
شماره مدل: HC 30 - 190 - 950
پرداخت
جزئیات بسته بندی: دستگاه اصلی رول فرمینگ و decoiler بسته بندی برهنه است، سیستم کنترل PLC و موتور پمپ با کاغذ ضد آب، قط
زمان تحویل: 25-30 روز
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 20 مجموعه / ماه
توضیحات محصول

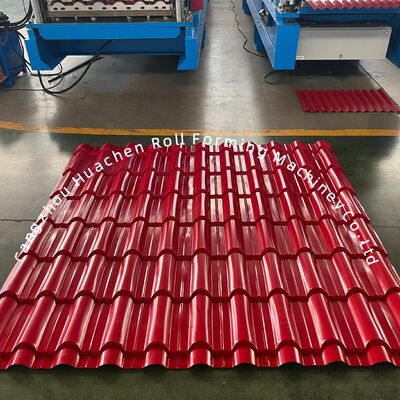

ماشین تولید کاشی سقف PPGI/GI - عرض مواد 1200mm، 18 رول
ضلع 40 میلی متر شیشه ای کاشی رول شکل گیری ماشین مواد عرض 1220 میلی متر برای مواد PPGI و GI.
پارامترهای فنی اصلی
پارامتر مشخصات
نوع ماده PPGI/GI
ضخامت 0.3-0.6mm
عرض ۱۲۰۰ میلی متر
ایستگاه های رولر 15 ایستگاه
مواد رولر و شاخه 45# خاموش کردن و پوشش فولاد
قطر گره Φ70mm
مواد برش CR12
نوع درایو راننده زنجیره ای
سرعت ۴ متر/دقیقه
کل قدرت 5.5+5.5KW
ولتاژ 380 ولت 50 هرتز 3 فاز (می تواند سفارشی شود)
پارامترهای قطعات و فنی
1200mm Material Width 18 Rollers Glassed Tile Roll Forming Machine با قدرت 5.5KW برای کاشی های سقف PPGI / GI 0
5T Decoiler دستی

این بخش برای حمایت از کویل و چرخش کویل استفاده می شود. ظرفیت حامل: 5T. قطر داخلی: 470-530mm (بر اساس تقاضا تنظیم می شود).مجهز به دستگاه ترمز برای جلوگیری از آسیب ماشین در اثر برخورد در طول کار.

1200mm Material Width 18 Rollers Glassed Tile Roll Forming Machine با قدرت 5.5KW برای کاشی های سقف PPGI / GI 1
میز تغذیه و پیش برش

هدایت کویل به موقعیت درست برای شکل گیری رول شامل دستگاه برش دستی برای پیش برش در هنگام تغییر رنگ یا ضخامت است.

1200mm Material Width 18 Rollers Glassed Tile Roll Forming Machine با قدرت 5.5KW برای کاشی های سقف PPGI / GI 2
شفت و رولر

ماده: فولاد 45# با خنک کردن و پوشش. رول های پردازش شده صاف، سخت، مقاوم در برابر زنگ هستند و در طول کار برگه ها را خراش نمی دهند.

1200mm Material Width 18 Rollers Glassed Tile Roll Forming Machine با قدرت 5.5KW برای کاشی های سقف PPGI / GI 3
ایستگاه پمپ هیدرولیک

استفاده از روغن هیدرولیک 46 # مجهز به فن خنک کننده برای خنک کننده گردش داخلی برای جلوگیری از مشکلات دمای بالای روغن.

1200mm Material Width 18 Rollers Glassed Tile Roll Forming Machine با قدرت 5.5KW برای کاشی های سقف PPGI / GI 4
کابینت کنترل صفحه لمسی

ویژگی های حالت های خودکار و دستی. اجازه تنظیم طول واحد و مقدار در صفحه لمسی. سیستم ساده و آسان برای کار.

مارک های قطعات الکتریکی:

  • VFD: دلتا
  • قطع کننده مدار: دلیکسی
  • تماسگر: دلیکسی
  • رله: شينلينگ
  • PLC: دلتا
  • ترانسفورماتور:
1200mm Material Width 18 Rollers Glassed Tile Roll Forming Machine با قدرت 5.5KW برای کاشی های سقف PPGI / GI 5
بخش فشار و برش

مواد تیغه و قالب فشار: CR12، دارای قدرت بالا، سختی عالی و مقاومت در برابر فرسایش است.

1200mm Material Width 18 Rollers Glassed Tile Roll Forming Machine با قدرت 5.5KW برای کاشی های سقف PPGI / GI 6
جدول خروجی

استفاده می شود برای جمع آوری محصولات شکل گرفته شده. مجهز به رول برای تسهیل انتقال محصول بدون خراش.

قطعات یدکی
زنجیره ها: 2 مجموعه
دریچه سولینوئید: 1 مجموعه
سوئیچ سفر: 2 مجموعه
کلیدهای باز: 2 مجموعه
کليد هکساگون: 2 مجموعه
شمارنده: 1 مجموعه
کليد فرانسه: 2 مجموعه
مهر و موم روغن: 1 مجموعه
عملکرد سیستم کنترل اتوماتیک
  • اینورتر، عملکرد مثبت و منفی میزبان را با سرعت کنترل شده توسط سوئیچ سرعت بالا / سرعت پایین کنترل می کند. همیشه در عملکرد خودکار به سرعت بالا تنظیم می شود.
  • سوئیچ پمپ روغن کنترل شروع / توقف پمپ روغن. به طور خودکار شروع به ارائه فشار برای سیستم هیدرولیک.
  • قبل از شروع کار، پمپ روغن را روشن کنید تا فشار سیستم هیدرولیکی فراهم شود.
  • پس از شروع پمپ روغن، بررسی کنید که جهت حرکت پمپ با جهت پیکان مطابقت دارد. در غیر این صورت، هر سه از سه فاز در موتور پمپ را تغییر دهید.
  • دکمه های پایین برش و بازگشت کار برش را کنترل می کنند. اگر دکمه ها پاسخ نمی دهند، سطح روغن هیدرولیک را بررسی کنید و در صورت لزوم روغن اضافه کنید.
پشتیبانی فنی و رفع مشکل
مشکلات اندازه گیری طول نبض

اگر مقدار تنظیم بدون تغییر باقی بماند، اندازه صفحه تولید شده باید سازگار باشد. ضریب پالس می تواند در صورت لزوم تنظیم شود.

اگر اندازه صفحه متفاوت باشد:

  • بررسی چرخ های شمارنده برای نصب مناسب، لغزیدن، یا آویزان
  • اگر هیچ مشکلی پیدا نشده باشد، شمارنده ممکن است آسیب دیده باشد - آزمایش با چرخش دستی شمارنده 10 بار و ثبت مقدار
خرابی لیفت قطعات اتوماتیک
  • چک کردن فیلتر پمپ روغن برای انسداد
  • بررسی پمپ روغن و کلید اتصال موتور برای آسیب
  • چک کردن شیر سولینوئید برای مشکلات چسبندگی و جهت گیری
راه حل های خطای برش

چاقو داره با پمپ مسدود ميشه:

  • تنظیم محدوده پایین یا آسیب سوئیچ را بررسی کنید
  • دریچه سولینوئید گیر کرد - خاموش کردن پمپ، فشار برش دکمه تا صدای کلیک، سپس روشن کردن پمپ به بلند کردن چاقو

چاقو داره بالا مياد با پمپ مسدود شده:

  • کنترل تنظیم حد بالا یا آسیب سوئیچ
  • بررسي اتصالات K1 و K2
  • دریچه سولینوئید گیر کرد - خاموش کردن پمپ، فشار برش دکمه تا صدای کلیک، سپس روشن کردن پمپ به بلند کردن چاقو
1200mm Material Width 18 Rollers Glassed Tile Roll Forming Machine با قدرت 5.5KW برای کاشی های سقف PPGI / GI 7 1200mm Material Width 18 Rollers Glassed Tile Roll Forming Machine با قدرت 5.5KW برای کاشی های سقف PPGI / GI 8
