جزئیات محصول:
|
| استفاده: | گل میخ و مسیر | ظرفیت: | 15-45 متر در دقیقه |
|---|---|---|---|
| ویژگی: | برش بدون توقف | راندن: | یاتاقان |
| ضخامت: | 0.3-0.6 میلی متر | ولتاژ: | 380 ولت |
| برجسته: | دستگاه شکل دهی ناودانی و مسیری 0.3 میلی متری,دستگاه رول شکل دهی ناودانی و مسیری,دستگاه رول شکل دهی گل میخ c 0.3 میلی متری |
||
شرح:
پارامتر اصلی دستگاه شکل دهی رول کیل
| خیر | پارامتر اصلی دستگاه شکل دهی رول کیل | |
| 1 | مناسب برای پردازش | ورق فولادی رنگی |
| 2 | عرض بشقاب | -- میلی متر |
| 3 | غلتک | 12-14 ردیف |
| 4 | ابعاد | 5100*1150*1510 میلی متر |
| 5 | قدرت | 15 کیلووات |
| 6 | مواد نورد | فولاد بلبرینگ شفت (کوئنچ) |
| 7 | ضخامت صفحه | 0.3-0.6 میلی متر |
| 8 | بهره وری | 45 متر در دقیقه |
| 9 | قطر غلتک | Φ50 میلی متر |
| 10 | ولتاژ | 3 فاز 380 ولت 50 هرتز |
| 11 | جنس صفحه برش | Cr12 |
| 12 | هیدرولیک | 40# |
| 13 | دقت پردازش | در 1.00 میلی متر |
| 14 | سیستم کنترل |
کنترل PLC |
دستگاه شکل‌دهی نورد کروی سبک C stud C ترکیبی بر اساس نیاز مشتری طراحی شده است.برای یک چیز، می تواند باعث صرفه جویی در مصرف کارخانه و صرفه جویی در هزینه تولید شود.گل میخ و کامیون اغلب در ساخت دیوارهای خشک و سقف سازی استفاده می شود.در اینجا چند نمایه طراحی برای مرجع شما وجود دارد:
دستگاه ترکیبی U Channel C Stud Light Keel Rolling Machine چگونه طراحی شده است؟

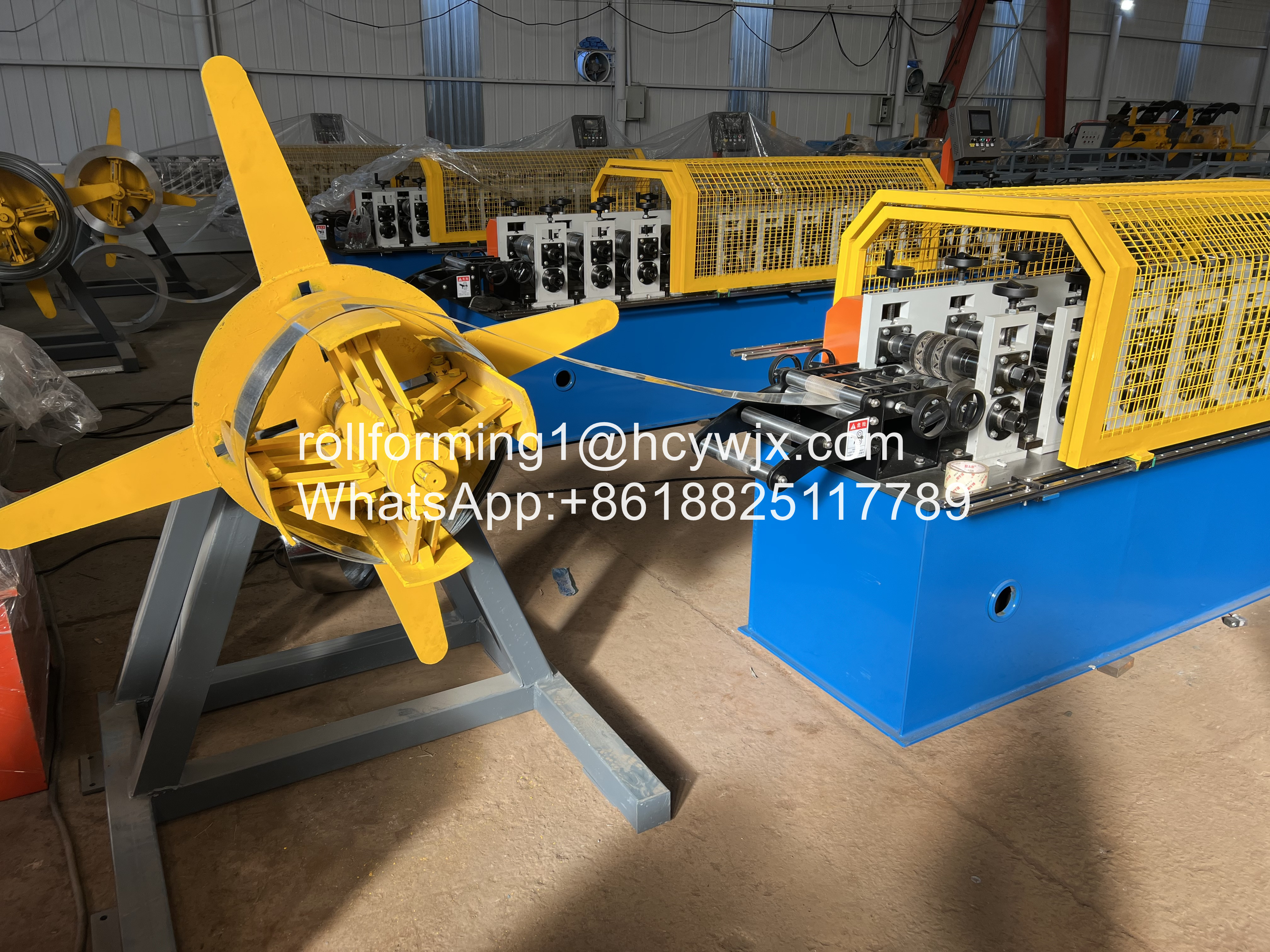

همانند کل دستگاه رول فرمینگ، این دستگاه کیل سبک ترکیبی توسط Decoiler، ساحل تسطیح، دستگاه رول فرمینگ، سیستم برش و غیره تشکیل شده است.اما ماشین اصلی تفاوت هایی خواهد داشت.در اینجا تصویر دستگاه جزئیات برای مرجع شما است:
پروفیل گل میخ و مسیر چیست و چگونه استفاده می شود؟
از دستگاه کیل سبک ترکیبی UC می توان برای ساختن C stud و U track توسط یک دستگاه استفاده کرد و نیازی به تنظیم فاصله نیست.دستگاه ترکیبی U track و C Stud مانند ساخت دو دستگاه با هم است اما با استفاده از یک مجموعه سیستم برق، سیستم کنترل PLC و قاب دستگاه.با این روش، دستگاه ترکیبی فضای کمی را اشغال می کند و مقداری در هزینه صرفه جویی می کند.برای هر اندازه ای U track و C stud را می توان با هم ترکیب کرد.
چرا ماشین ترکیبی U track و C Stud را انتخاب کنید؟
1. طراحی ماشین کوچک، فضای کمی را در کارخانه می گیرد.اگر کارخانه شما فضای کمی دارد، لطفا این نوع را انتخاب کنید.
2. برای U track و C stud، نیازی به تعویض غلتک و تنظیم اسپیسر نیست.
3. هزینه کمتر، زیرا دو پروفیل طراحی را می توان توسط یک ماشین، یک سیستم کنترل PLC، یک مجموعه موتور ساخته شد.
اجزای تجهیزات: ماشین ساخت رول رول شکل دهی مصنوعی-سیستم کنترل کامپیوتری-سیستم کنترل هیدرولیک-برش
برخی از پارامترهای جزئیات بیشتر دستگاه برای مرجع شما:
| دیکویلر دستی | ||||
| قطر داخلی کویل مواد | 450mm-550mm | |||
| حداکثر عرض سیم پیچ | 300 میلی متر | |||
| ظرفیت حمل | 1500 کیلوگرم | |||
| دستگاه رول فرمینگ اصلی | ||||
| تعداد مراحل شکل دهی | 9 ایستگاه | |||
| مواد شفت: قطر بیرونی فولاد 45# | 50 میلی متر | |||
| مواد غلتکی: | Cr12MoV | |||
| حمل و نقل | توسط دنده | |||
| سرعت شکل دهی: | 15-20 متر در دقیقه | |||
| موتور | 7.5 کیلووات | |||
| ولتاژ | 380 ولت، 50 هرتز، 3 فاز | |||
| سیستم برش | ||||
| استفاده | همراه با کلمات مشت زنی، برش با هم انجام می شود. | |||
| جنس تیغه ها | Gcr12 خاموش شد | |||
| منبع تغذیه | قدرت هیدرولیک | |||
| قاب | سبک ستونی با سیستم قفسه و پینیون | |||
| سوئیچ سکته مغزی | سوئیچ فوتوالکتریک غیر تماسی | |||
| ایستگاه هیدرولیک | ||||
| قدرت موتور هیدرولیک | 3 کیلو وات | |||
| روغن هیدرولیک | 46# | |||
| اجزاء | این سیستم شامل مجموعه ای از مخزن هیدرولیک، مجموعه ای از پمپ روغن هیدرولیک و دو لوله هیدرولیک می باشد.و دو مجموعه دریچه الکترومغناطیس. | |||
| سیستم کنترل الکتریکی | ||||
| ویژگی |
1. PLC، مبدل، پانل لمسی از دلتا تایوان برای اطمینان از سرعت بالا با ثبات، دقت و طول عمر. 2. عنصر الکتریکی دیگر دلتا است. 3. مجهز به کلید متحرک، استراحت هوا، رادیاتور، ترانسفورماتور و محافظ نشت الکتریکی برای راحتی و ایمنی عملیات. |
|||
| نام تجاری | پاناسونیک | |||
