ماشین ساخت درب اتوماتیک شاتر بلیت رول

محصولuct شرح

اصل کار دستگاه شکل دادن درب رول بر اساس تغییر شکل پلاستیکی فلز است.ورق فلزی پیش برش (معمولا ورق فولادی سرد یا ورق فولادی گالوانیزه) بر روی دستگاه تغذیه قرار می گیرد، و سپس ورق از طریق دستگاه تغذیه به سیستم رولر منتقل می شود. رولرها در سیستم رولر به طور مداوم خم می شوند،پیچ و دیگر عملیات تغییر شکل بر روی ورق در یک ترتیب و شکل خاصتحت فشار و هدایت رول ها، ورق به تدریج شکل خاصی از پنل درب رول را تشکیل می دهد، مانند موج، تراپیز، و غیره.دستگاه برش آن را قطع می کند تا فرآیند تشکیل یک پانل را تکمیل کند..

جریان کار

پاک کردن → تغذیه مواد → شکل گیری رول → برش → جمع آوری

 پارامترهای فنی اصلی

اجزا وپارامترهای فنی

ازکویلر

این قسمت برای حمایت از کویل استفاده می شود.

و این کویل را به روشی چرخانده بسازید.

ظرفیت حامل:3T

قطر داخلی: 470-530mm

(بر اساس تقاضا تنظیم می شود)

شفت و رولر

ماده 45#Sتولقو...Pلایتینگ.

رول های پردازش شده صاف و سخت هستند و زنگ نمی زنند.

در هنگام کار هیچ خراشی روی ورق باقی نمی ماند.

هیدرولیکایستگاه پمپ

هدف از این پمپ استرانندهدستگاه برش برای شروع کار برشs.

درهیدرولیکاستفاده از مخزن46# روغن هیدرولیک

مجهز به یک فن خنک کنندهکه cیکiخنک کننده گردش خون داخلی,تا اطمینان حاصل شود که ایستگاه پمپ روغن تحت تأثیر دمای بالای روغن قرار نخواهد گرفتدر طول کار

کنترلکابینت

کابینت کنترل دارای دو حالت، اتوماتیک و دستیحالت ها

طول واحد ورق مورد نظرو مقدارمی تواند درtصفحه نمایش.

این سیستم ساده و کار کردن آن آسان است.

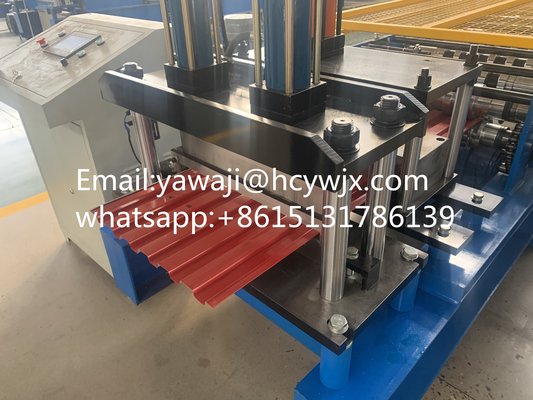

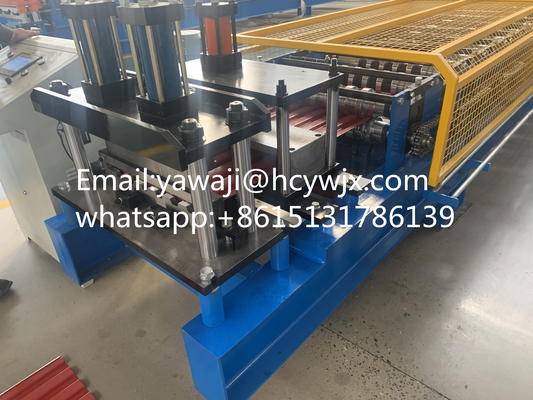

برش دهنده

مواد تیغه CR12 است.

با قدرت بالا، سخت شدن بهتر و مقاومت خوب در برابر لباس.

جدول خروجی

این قسمت برای جمع آوری شکل گرفته استفاده می شودمحصولات.

براکت مجهز به رول است تا انتقال محصول را بدون خراش آسان کند.

دستگاه های ساخت درب های رولینگ دارای سرعت تولید بالا هستند و می توانند به طور مداوم پنل های درب های رولینگ تولید کنند. در مقایسه با روش های تولید دستی یا نیمه مکانیکی سنتی،می تواند به طور قابل توجهی بهره وری تولید را بهبود بخشد.به عنوان مثال، یک ماشین قالب بندی با عملکرد خوب می تواند ده ها یا حتی صدها پانل درب رول در ساعت تولید کند، که می تواند نیازهای تولید در مقیاس بزرگ را برآورده کند.

از طریق طراحی دقیق رول و سیستم های کنترل پیشرفته، این ماشین می تواند پنل های درب رول را با دقت ابعاد بالا و اشکال منظم تولید کند.طول و شکل موج پنل درب را می توان با دقت در محدوده تحمل بسیار کوچک کنترل کرد، که برای اطمینان از کیفیت نصب و استفاده از درب چرخدار بسیار مهم است. به عنوان مثال تحمل طول پانل درب را می توان در محدوده ± 1mm کنترل کرد،و ارتفاع و فاصله خطا از شکل موج نیز می تواند در یک محدوده بسیار کوچک کنترل شود.
