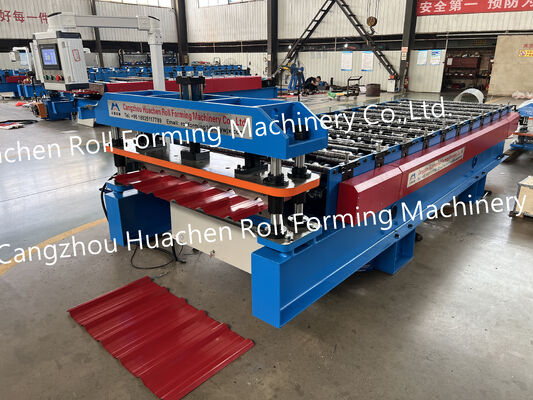

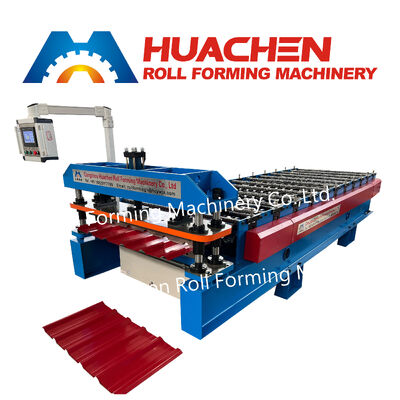

ماشین شکل دهی فلزی با رول سرد، ماشین ساخت کاشی های سقف تراپیزیوم، ماشین شکل دهی سقف

پارامترهای فنی اصلی

خلاصه ی محصول

ماشین رول سازی پنل دیواری یک راه حل صنعتی بسیار کارآمد است که برای تولید پنل دیواری که در کاربردهای مختلف ساخت و ساز استفاده می شود طراحی شده است.ماشین شکل دهی رول 11 ایستگاه رنگ فلزطراحی شده است برای تولید مستمر از پروفایل های کاشی سقف فولاد رنگی.سیستم شکل گیری رول 11 ایستگاه، دستگاه بر روی ورق فولاد از طریق مراحل متعدد شکل گیری برای ایجاد شکل پروفایل مورد نیاز کار می کند.

سیستم شکل دهی

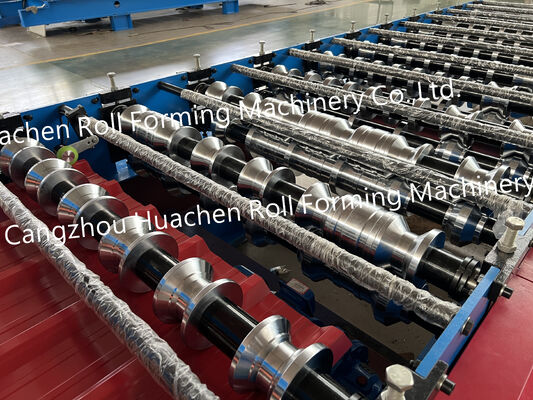

دستگاه مجهز به11 ایستگاه رولردر طول فرآیند شکل گیری رول، مواد فولادی به ترتیب از هر ایستگاه عبور می کنند، که به شکل گیری پروفایل به تدریج اجازه می دهد.

مقدار ایستگاه رولر یک مشخصات مهم تجهیزات است و باید با توجه به رنگ مورد نیاز پروفایل کاشی فولاد در نظر گرفته شود.

مواد رولر و گره

رول ها و گره های شکل دهنده از:فولاد 45#.

با توجه به مشخصات ارائه شده، این اجزای باخاموش کردن و پوشش دادن. سیستم شکل دادن از یکقطر گره Φ70 mm، فراهم کردن پارامتر ساختاری تعریف شده برای ماشین.

پیکربندی درایو و برش

دستگاه ازسیستم محرک زنجیره ایبراي انتقال

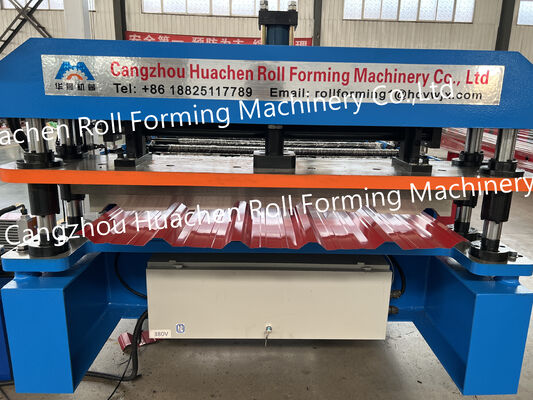

بخش برش مجهز به یکماشین برش CR12نوع درایو و مواد برش بخش های کلیدی از پیکربندی ماشین هستند و می توانند همراه با الزامات قالب بندی بررسی شوند.

سرعت عملیاتی

سرعت کار مشخص شده این ماشین:۱۵-۲۰ متر/ دقیقه.

این پارامتر مرجع برای برنامه ریزی تولید و ارزیابی تجهیزات است. فرآیند تولید واقعی ممکن است به مشخصات و شرایط عملیاتی انتخاب شده بستگی داشته باشد.

منبع برق

دستگاه باقدرت کل 4+4 kW.

مشخصات الکتریکی مورد نیاز:380 ولت / 50 هرتز / 3 فازشرایط قدرت موجود در محل نصب باید قبل از کار ماشین تایید شود.

دامنه کاربرد

درماشین شکل دهی رول 11 ایستگاه رنگ فلزبرای شکل دادن مداوم پروفایل های کاشی سقف فولاد رنگی طراحی شده است.

می تواند در زمینه هایی مانند:

• تولید کاشی های فولادی رنگی
• ساخت پروفایل سقف
• تولید پروفایل ورق فلزی
• پردازش مواد سقف
• تولید پروفایل ساختمان

پیکربندی نهایی ماشین باید با مشخصات نهایی مورد نیاز و الزامات تولید مطابقت داشته باشد.

خلاصه پیکربندی ماشین

این تجهیزات دارای یکبخش شکل گیری رول 11 ایستگاه,45# رول ها و گره های فولادی با درمان خاموش کردن و پوشش، وΦ70 میلی متر.

دستگاه همچنین با یکماشین برش CR12,انتقال موتور زنجیره ای,سرعت شکل گیری 15 ≈ 20 m/min,قدرت کل 4+4 kW، و380 ولت / 50 هرتز / سیستم الکتریکی سه فاز.

این مشخصات یک مرجع فنی برای مشتریان ارزیابی یکماشین شکل دهی رول 11 ایستگاه رنگ فلزبرای تولید پروفایل سقف فولاد رنگی.
