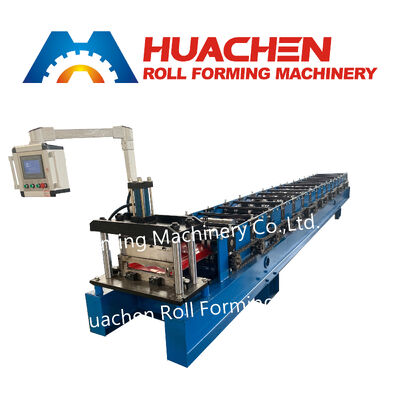

دستگاه تولید سقف و پانل دیواری ورق فولادی با کیفیت بالا، با طول عمر بالا، مناسب برای ساخت ساختمان های صنعتی.

پارامترهای فنی اصلی

خلاصه ی محصول

ماشین رول سازی پنل دیواری یک راه حل صنعتی بسیار کارآمد است که برای تولید پنل دیواری که در کاربردهای مختلف ساخت و ساز استفاده می شود طراحی شده است.ماشین شکل دهی رول کاشی های فولادی 16 ایستگاهطراحی شده است برای شکل گیری رول مستمر از پروفایل های کاشی سقف فولاد رنگ.سیستم رول 16 ایستگاه، اجازه می دهد تا ورق فلزی را از طریق یک سری از عملیات شکل گیری پیشرفته شکل دهد.

16- ترتیب شکل گیری ایستگاه

دستگاه با16 ایستگاه رولردر طول کار، مواد ورق به ترتیب از میان گروه های رولر عبور می کنند و هر ایستگاه در روند شکل گیری تدریجی شرکت می کند.

تعداد ایستگاه های شکل گیری یک مشخصات مهم در هنگام انتخاب تجهیزات برای نیازهای پروفایل کاشی های فولادی رنگ مختلف است.

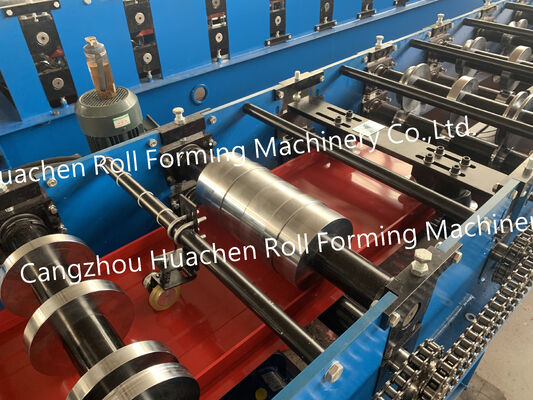

مشخصات رولر و گره

دستگاه ازفولاد 45#برای هر دو رولر و شاخه.

اجزای آن بادرمان خاموش کردن و پوشش، و سیستم شکل گیری یکقطر گره Φ70 mmاین مشخصات مواد اصلی و پیکربندی ساختاری ماشین را تعریف می کنند.

انتقال موتور زنجیره ای

تجهیزات مجهز به یکسیستم محرک زنجیره ای.

این روش انتقال بخشی از ساختار مکانیکی ماشین است و می تواند همراه با مقدار ایستگاه شکل گیری، مشخصات میله،و سرعت تولید هنگام مقایسه تجهیزات شکل گیری رول.

سیستم برش

بخش برش با یکماشین برش CR12.

مواد برش یکی از مشخصات فنی ماشین است و باید با توجه به الزامات پروفایل کاشی فولادی رنگی نهایی در نظر گرفته شود.

سرعت تولید و نیاز به قدرت

ماشین دارای سرعت کار مشخص شده ای از۱۵-۲۰ متر/ دقیقه.

کل تشكيل قدرت۴+۴ کیلو وات، و منبع برق مورد نیاز380 ولت / 50 هرتز / 3 فازمحیط نصب باید یک منبع تغذیه متناسب قبل از کار ماشین را فراهم کند.

درخواست

درماشین شکل دهی رول کاشی های فولادی 16 ایستگاهبرای تولید مستمر پروفایل های سقف فولادی رنگی است.

کاربردهای معمول عبارتند از:

• تولید کاشی های فولادی رنگی
• شکل گیری پروفایل سقف فلزی
• تولید پروفایل ورق فولادی
• پردازش مواد سقف
• تولید پروفایل سقف ساختمان

پیکربندی مناسب ماشین باید بر اساس مشخصات مورد نیاز محصول و شرایط تولید تایید شود.

نمای کلی پیکربندی اصلی

پیکربندی ماشین شامل:

• 16 ایستگاه رولر
• 45# رول ها و گره های فولادی
• درمان خاموش کردن و پوشش
• قطر گره Φ70 mm
• ماشین برش CR12
• سیستم محرک زنجیره ای
• سرعت تولیدی 15~20 m/min
• قدرت کل 4+4 kW
• 380 ولت / 50 هرتز / سه فاز برق

این مشخصات یک مرجع فنی برای خریداران ارزیابی یکماشین شکل دهی رول کاشی های فولادی 16 ایستگاهبرای تولید مداوم پروفایل سقف.
