سقف فلزی دو لایه ای از فولاد گالوانیزه

پارامترهای فنی اصلی

خلاصه ی محصول

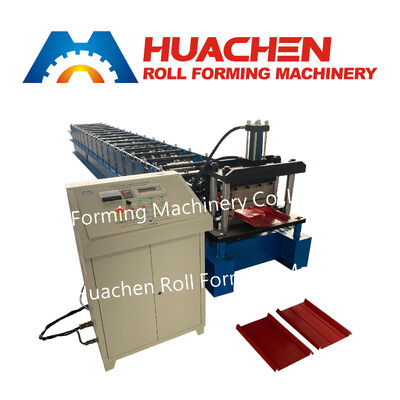

ماشین رول سازی پنل دیواری یک راه حل صنعتی بسیار کارآمد است که برای تولید پنل دیواری که در کاربردهای مختلف ساخت و ساز استفاده می شود طراحی شده است.ماشین شکل دهی رول کاشی های فولادی 16 ایستگاهبرای شکل گیری مداوم پروفایل های سقف فلز رنگ ساخته شده است.بخش شکل گیری رول 16 ایستگاه، اجازه می دهد که ورق فولاد از مراحل شکل گیری متعدد عبور کند و به تدریج به شکل پروفایل مورد نیاز برسد.

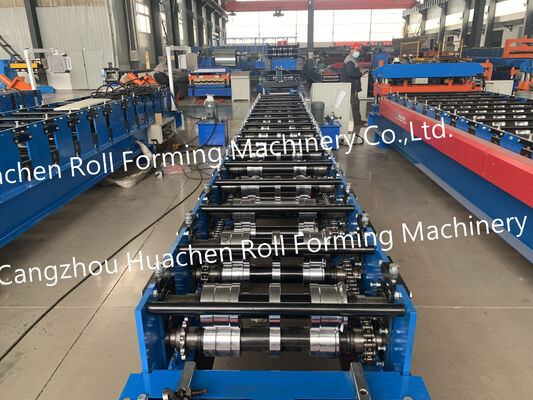

طراحی بخش شکل گیری

دستگاه مجهز به16 ایستگاه رولرمواد فولادی از طریق هر ایستگاه به ترتیب هدایت می شوند و پروفایل به تدریج در طول فرآیند شکل گیری مستمر شکل می گیرد.

تعداد ایستگاه های شکل گیری یک عامل مهم در هنگام انتخاب تجهیزات برای نیازهای پروفایل کاشی های فولادی رنگ مختلف است.

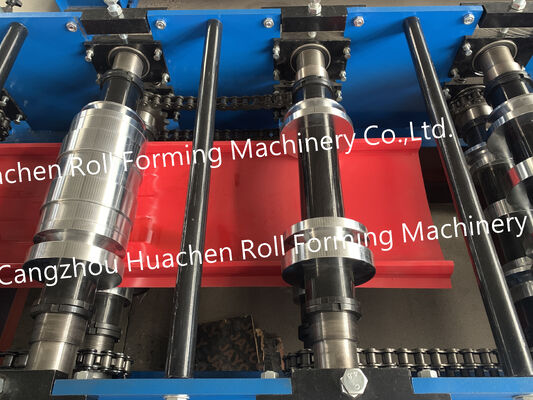

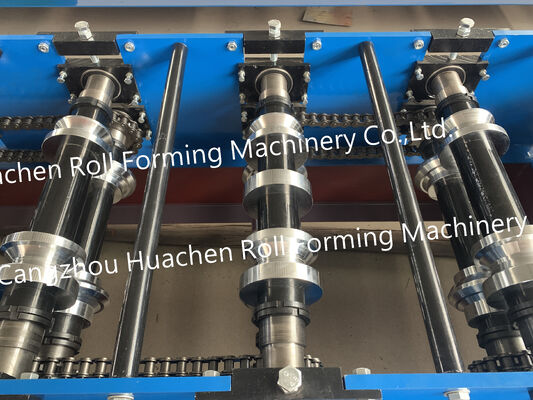

ساخت و ساز رولر و گودال

رول ها و گره های شکل دهنده از:فولاد 45#.

با توجه به مشخصات ماشین، این قطعات دریافتدرمان خاموش کردن و پوشش. این سیستم باقطر گره Φ70 mm، که یک پارامتر ساختاری مهم از واحد شکل گیری را تعریف می کند.

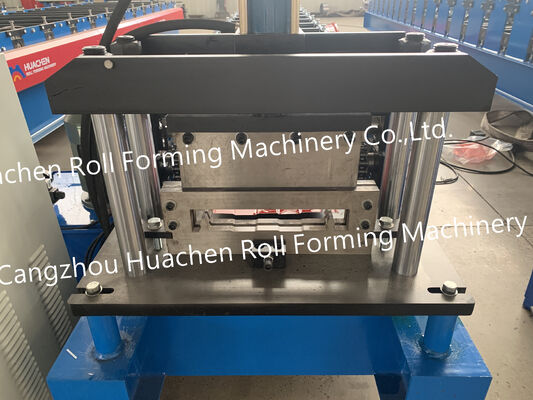

پیکربندی درایو و برش

دستگاه یکسیستم محرک زنجیره ایبراي انتقال

واحد برش استفاده می کندمواد برش CR12روش محرک و مشخصات برش بخش های کلیدی از پیکربندی تجهیزات هستند و می توانند با توجه به کاربرد تولید مورد نیاز در نظر گرفته شوند.

سرعت کار ماشین

سرعت ماشین مشخص شده:۱۵-۲۰ متر/ دقیقه.

این پارامتر مرجع برای برنامه ریزی تولید و ارزیابی تجهیزات است. عملکرد واقعی ممکن است به طراحی پروفایل و شرایط تولید انتخاب شده بستگی داشته باشد.

الزامات تامین برق

دستگاه باقدرت کل 4+4 kW.

نیاز برق این است:380 ولت / 50 هرتز / 3 فازقبل از نصب، کاربران باید تأیید کنند که منبع برق موجود با مشخصات ماشین مطابقت دارد.

زمینه های کاربرد

درماشین شکل دهی رول کاشی های فولادی 16 ایستگاهبرای تولید مستمر پروفایل های سقف فلزی رنگی طراحی شده است.

زمینه های کاربرد معمول عبارتند از:

• تولید کاشی های فولادی رنگی
• تولید پروفایل سقف
• ساخت ورق فلزی
• پردازش مواد سقف
• تولید پروفایل ساختمان

پیکربندی نهایی تجهیزات باید با توجه به مشخصات نهایی مورد نیاز و الزامات تولید انتخاب شود.

نمای کلی پیکربندی اصلی

دستگاه شامل:

• 16 ایستگاه رولر
• 45# رول ها و گره های فولادی
• درمان خاموش کردن و پوشش
• قطر گره Φ70 mm
• ماشین برش CR12
• انتقال موتور زنجیره ای
• سرعت ماشین: 15~20 m/min
• قدرت کل 4+4 kW
• 380 ولت / 50 هرتز / سه فاز برق

این مشخصات یک مرجع فنی روشن برای مشتریان ارزیابی یکماشین شکل دهی رول کاشی های فولادی 16 ایستگاهبرای تولید پروفایل سقف
