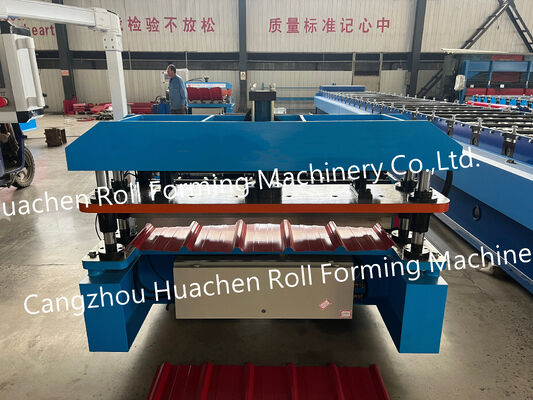

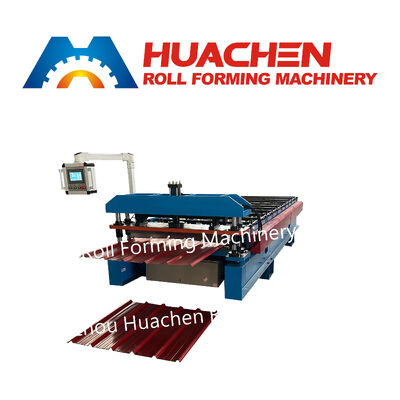

ماشین تولید پنل سقف فلزی کاملا اتوماتیک

پارامترهای فنی اصلی

توضیحات محصول

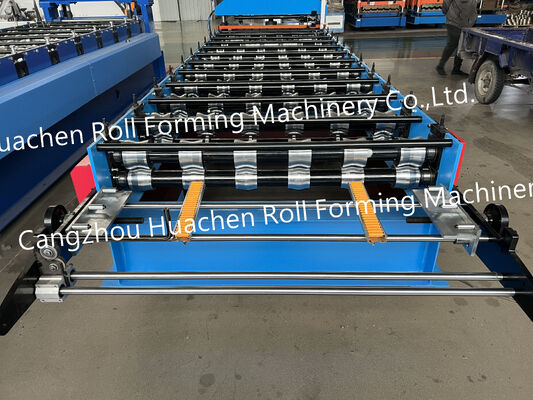

این دستگاه در بخش شکل دهی با ۱۱ ایستگاه غلتکی طراحی شده است. ورق فلزی به صورت متوالی از غلتک ها عبور می کند و پروفیل به تدریج در طول عملیات رول فرمینگ پیوسته شکل می گیرد.تعداد ایستگاه ها یکی از مشخصات مهم هنگام انتخاب تجهیزات بر اساس نیازهای مختلف پروفیل ورق رنگی است.جزئیات غلتک و شفت

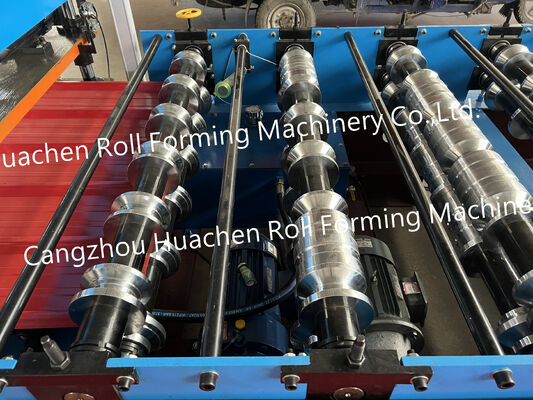

غلتک ها و شفت های شکل دهنده از فولاد ۴۵# ساخته شده اند.

این قطعات با عملیات کوئنچ و آبکاری مشخص شده اند و دستگاه از قطر شفت ۷۰ میلی مترΦ استفاده می کند. این مشخصات، جنس اصلی و پیکربندی ساختاری سیستم شکل دهی را تعریف می کنند.این دستگاه از یک سیستم انتقال درایو زنجیری استفاده می کند.

بخش برش مجهز به تیغه برش CR12 است. روش انتقال و جنس تیغه برش بخش های مهمی از پیکربندی دستگاه هستند و می توانند همراه با پروفیل تولیدی مورد نیاز در نظر گرفته شوند.

سرعت و توان عملیاتی

دستگاه با سرعت مشخص شده ۱۵ تا ۲۰ متر بر دقیقه کار می کند.توان کل مورد نیاز ۴+۴ کیلووات است و مشخصات منبع تغذیه الکتریکی ۳۸۰ ولت / ۵۰ هرتز / ۳ فاز می باشد.این مشخصات یک مرجع فنی برای مشتریانی که دستگاه رول فرمینگ ورق رنگی ۱۱ ایستگاهی را برای تولید پروفیل سقف ورق رنگی ارزیابی می کنند، ارائه می دهد.

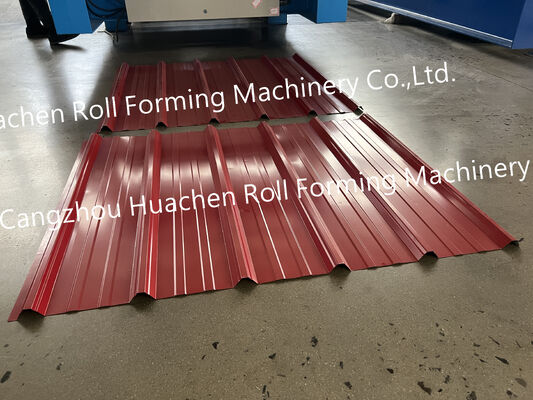

دامنه کاربرددستگاه رول فرمینگ ورق رنگی ۱۱ ایستگاهی برای تولید پیوسته پروفیل های ورق رنگی سقف در نظر گرفته شده است.کاربردهای معمول شامل موارد زیر است:شکل دهی پروفیل سقف فلزی

پردازش پروفیل ورق فلزی

تولید مصالح سقفتولید پروفیل سقف ساختماناین مشخصات یک مرجع فنی برای مشتریانی که دستگاه رول فرمینگ ورق رنگی ۱۱ ایستگاهی را برای تولید پروفیل سقف ورق رنگی ارزیابی می کنند، ارائه می دهد.

خلاصه پیکربندی دستگاه۱۱ ایستگاه غلتکی

غلتک ها و شفت های فولادی ۴۵#

عملیات کوئنچ و آبکاریقطر شفت ۷۰ میلی مترΦاین مشخصات یک مرجع فنی برای مشتریانی که دستگاه رول فرمینگ ورق رنگی ۱۱ ایستگاهی را برای تولید پروفیل سقف ورق رنگی ارزیابی می کنند، ارائه می دهد.

سیستم درایو زنجیریسرعت دستگاه ۱۵ تا ۲۰ متر بر دقیقهتوان کل ۴+۴ کیلوواتمنبع تغذیه الکتریکی ۳۸۰ ولت / ۵۰ هرتز / ۳ فازاین مشخصات یک مرجع فنی برای مشتریانی که دستگاه رول فرمینگ ورق رنگی ۱۱ ایستگاهی را برای تولید پروفیل سقف ورق رنگی ارزیابی می کنند، ارائه می دهد.
