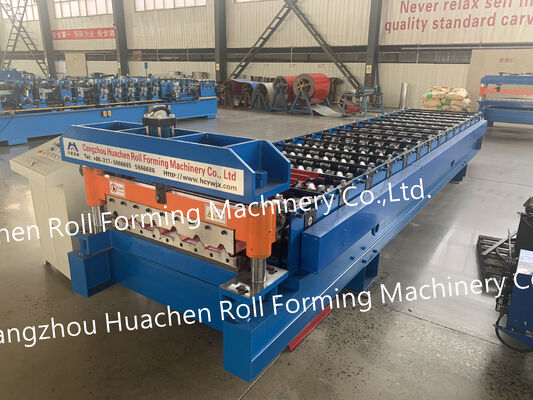

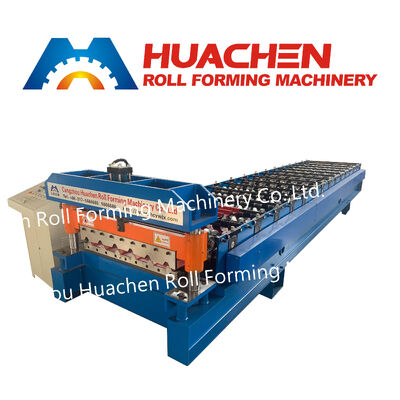

پانل سقف استپ کاشی رول تشکیل دستگاه سقف و ورق دیوار دستگاه غلتک

پارامترهای فنی اصلی

کاربردها

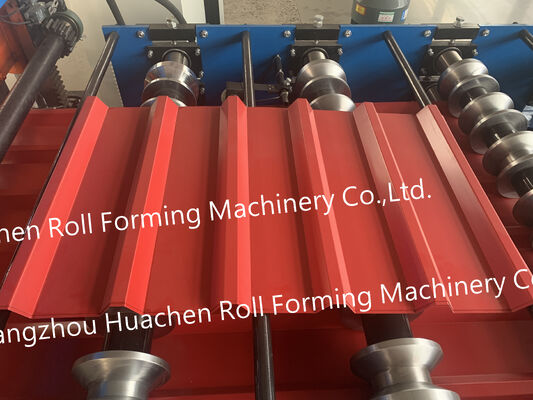

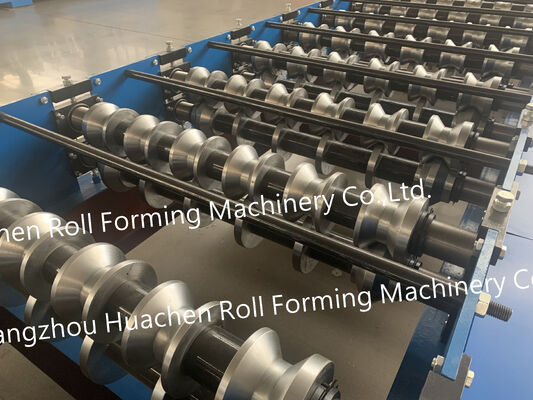

دستگاه رول فرمینگ پانل دیواری HC دارای گواهینامه استانداردهای CE و برای تولید پانل های دیواری با کیفیت بالا که در ساخت و ساز مسکونی، تجاری و صنعتی استفاده می شوند، طراحی شده است. دستگاه رول فرمینگ کاشی سقف فولادی رنگی ۱۵ ایستگاهی برای شکل دهی پیوسته پروفیل های کاشی سقف فولادی رنگی طراحی شده است. این دستگاه مجهز به یک بخش رول فرمینگ ۱۵ ایستگاهی است که به ورق فولادی اجازه می دهد تا به تدریج از طریق مجموعه ای از عملیات شکل دهی، شکل بگیرد.این دستگاه از یک آرایش غلتکی ۱۵ ایستگاهی برای شکل دهی تدریجی پروفیل استفاده می کند. در طول تولید، ورق فولادی به صورت متوالی از میان غلتک های شکل دهنده عبور می کند و هر ایستگاه به فرآیند شکل دهی کمک می کند.تعداد ایستگاه های غلتکی یک عامل پیکربندی کلیدی است و باید با توجه به پروفیل کاشی سقف فولادی مورد نیاز در نظر گرفته شود.پیکربندی غلتک و شفت

غلتک ها و شفت های شکل دهنده از فولاد ۴۵# ساخته شده اند.

روش پردازش مشخص شده شامل عملیات کوئنچ و آبکاری است. ساختار شکل دهی مجهز به یک شفت ۷۰ میلی متری است که مشخصات مشخصی را برای اجزای مکانیکی اصلی ارائه می دهد.اجزای انتقال و برشاین دستگاه از یک سیستم درایو زنجیری برای انتقال قدرت استفاده می کند.

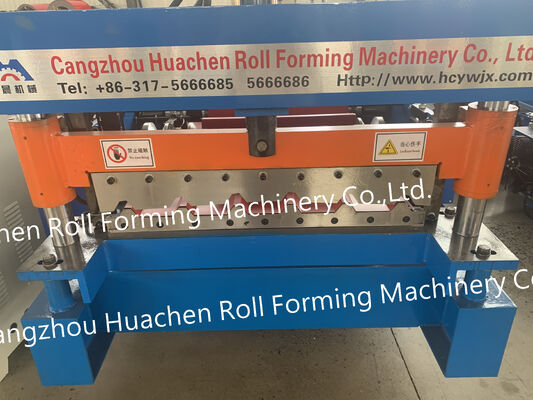

بخش برش مجهز به یک تیغه برش CR12 است. این مشخصات پیکربندی اصلی انتقال و برش تجهیزات رول فرمینگ را توصیف می کند.

پارامترهای عملیاتی

این دستگاه دارای سرعت مشخص شده ۱۵-۲۰ متر بر دقیقه است.این پارامتر مرجعی برای برنامه ریزی تولید و مقایسه دستگاه ارائه می دهد. نتایج واقعی تولید ممکن است به طرح پروفیل انتخاب شده و شرایط عملیاتی بستگی داشته باشد.عملیات کوئنچ و آبکاری

این تجهیز به توان کل ۴+۴ کیلووات نیاز دارد و با منبع تغذیه الکتریکی ۳۸۰ ولت / ۵۰ هرتز / ۳ فاز کار می کند.قبل از نصب، شرایط برق در محل کار باید بررسی شود تا اطمینان حاصل شود که الزامات دستگاه را برآورده می کنند.محدوده کاربرددستگاه رول فرمینگ کاشی سقف فولادی رنگی ۱۵ ایستگاهی برای تولید پیوسته پروفیل های کاشی سقف فولادی رنگی مناسب است.مناطق کاربردی احتمالی عبارتند از:

تولید کاشی سقف فولادی رنگی

تولید پروفیل سقفشکل دهی ورق فلزیپردازش مواد سقف

تولید پروفیل سقف ساختمانخلاصه پیکربندی اصلی

پیکربندی دستگاه شامل موارد زیر است:

۱۵ ایستگاه غلتکیغلتک ها و شفت های فولادی ۴۵#عملیات کوئنچ و آبکاری

قطر شفت ۷۰ میلی متر

تیغه برش CR12

سیستم درایو زنجیریتوان کل ۴+۴ کیلوواتمنبع تغذیه ۳۸۰ ولت / ۵۰ هرتز / ۳ فازاین مشخصات مرجع فنی را برای مشتریانی که دستگاه رول فرمینگ کاشی سقف فولادی رنگی ۱۵ ایستگاهی را برای تولید پروفیل سقف فولادی رنگی ارزیابی می کنند، ارائه می دهد.
