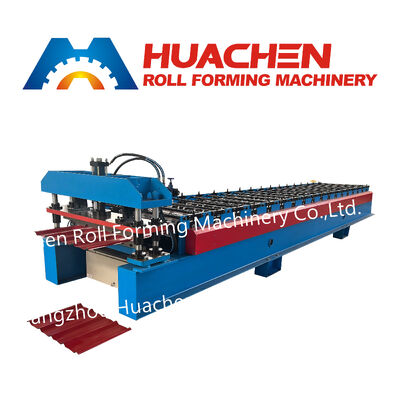

ورق فولادی گالوانیزه برای سقف / دیوارها / پانل های سقف / ماشین شکل گیری / پردازش

پارامترهای فنی اصلی

این دستگاه از چه اجزایی تشکیل شده است؟

ایستگاه های شکل دهی – 18 واحد

بخش شکل دهی شامل 18 ایستگاه غلتکی است. ماده فلزی به صورت متوالی از این ایستگاه ها عبور می کند و به تدریج پروفیل مورد نیاز سقف را ایجاد می کند.

غلتک ها و شفت ها – فولاد 45#

غلتک ها و شفت ها از فولاد 45# ساخته شده و تحت عملیات کوئنچینگ و آبکاری قرار می گیرند. قطر شفت مشخص شده Φ70mm است.

واحد برش – CR12

قطعه برش از جنس CR12 برای جدا کردن ورق های سقف شکل داده شده بر اساس تنظیم طول تولید استفاده می کند.

انتقال قدرت – انتقال زنجیری

دستگاه از انتقال زنجیری به عنوان سیستم انتقال قدرت مکانیکی خود استفاده می کند.

سیستم الکتریکی – 4+4KW

پیکربندی توان کل 4+4KW است. منبع تغذیه الکتریکی مشخص شده 380 ولت، 50 هرتز، 3 فاز است.

ورق های سقف چگونه تولید می شوند

دستگاه از یک توالی شکل دهی پیوسته پیروی می کند:

1. کویل فلزی وارد بخش تغذیه می شود.

2. ماده از طریق 18 ایستگاه غلتکی عبور می کند.

3. هر مرحله غلتکی به فرآیند شکل دهی تدریجی کمک می کند.

4. واحد برش ورق شکل داده شده را در طول مورد نیاز جدا می کند.

5. ورق های تمام شده برای پردازش بعدی جمع آوری می شوند.

پروفیل نهایی سقف توسط طراحی غلتک انتخاب شده برای دستگاه تعیین می شود.

این تجهیزات در کجا کاربرد دارند

این دستگاه بسته به پروفیل پیکربندی شده می تواند در تولید سقف های فلزی برای پروژه های ساختمانی مختلف استفاده شود:

• سقف کارخانه و کارگاه

• ساختمان های صنعتی

• ساخت و ساز املاک تجاری

• سیستم های سقف انبار

• ساختمان های کشاورزی

برای انتخاب دقیق دستگاه، خریداران باید نقشه پروفیل سقف مورد نیاز، ضخامت ماده و ابعاد ورق تمام شده را ارائه دهند.

سوالات فنی از خریداران

آیا این یک دستگاه 18 ایستگاهی است؟
بله. این دستگاه مجهز به 18 ایستگاه غلتکی است.

قطر شفت چقدر است؟
قطر شفت Φ70mm است.

عملیات حرارتی غلتک و شفت مشخص شده چیست؟
جنس آن فولاد 45# با کوئنچینگ و آبکاری است.

آیا دستگاه از انتقال زنجیری استفاده می کند؟
بله، انتقال زنجیری نوع انتقال مشخص شده است.

سرعت تولید چقدر است؟
سرعت مشخص شده 15 تا 20 متر بر دقیقه است.

پیکربندی الکتریکی چیست؟
توان کل 4+4KW است، با ولتاژ 380V، 50Hz، 3 فاز.
