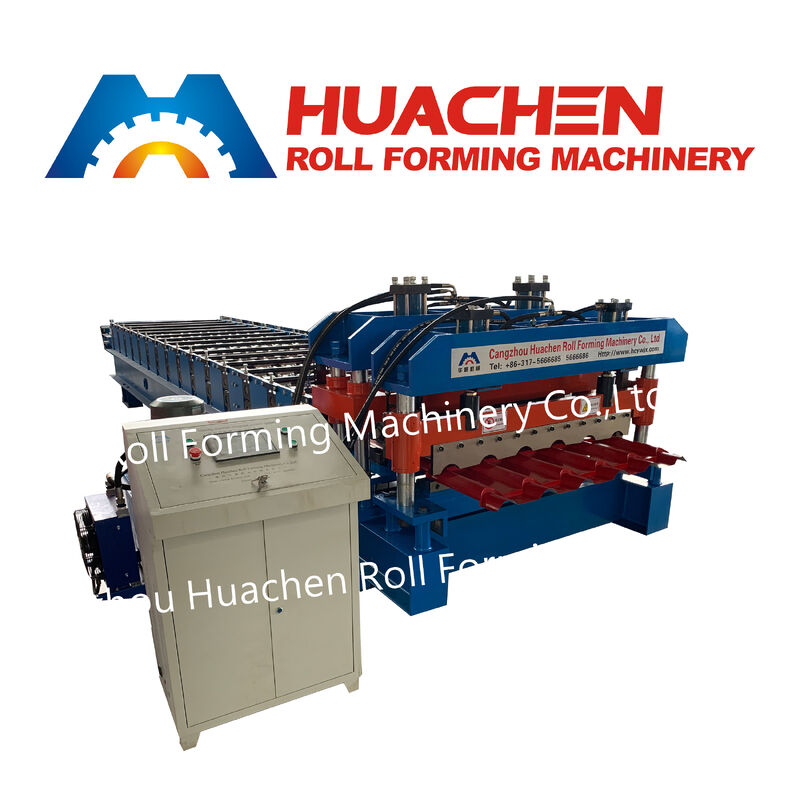

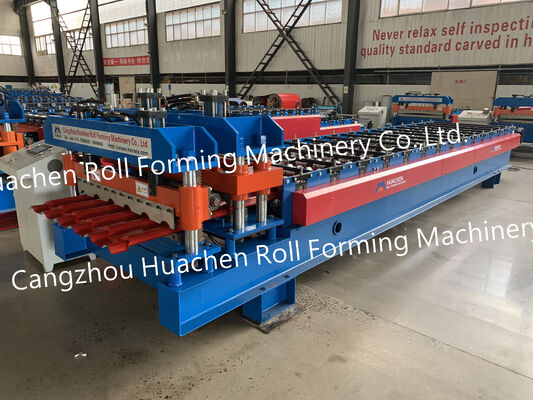

ماشین چاپ و نوردی پنل سقف فلزی با قدرت بالا برای مواد ساختمانی

پارامترهای فنی اصلی

مشخصات کاری

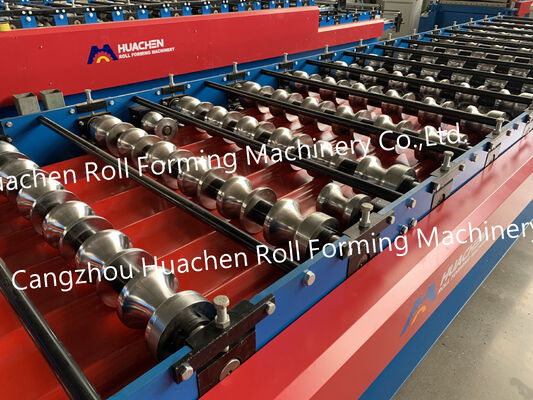

ورق فولادی وارد بخش شکل دهی شده و به ترتیب از ایستگاه های غلتکی عبور می کند. پروفیل در طول فرآیند شکل دهی به تدریج شکل می گیرد و نه در یک عملیات واحد.

پیکربندی ۱۵ ایستگاهیمجموعه ای چند مرحله ای برای تولید پروفیل سقف را برای دستگاه فراهم می کند.پیکربندی قطعات

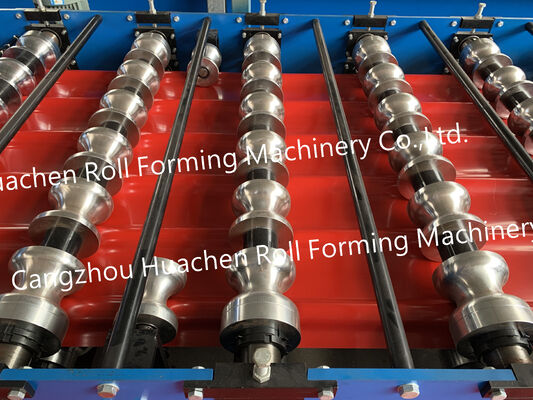

غلتک ها و شفت های شکل دهی

فولاد ۴۵# برای غلتک ها و شفت ها مشخص شده است که با عملیات کوئنچ و آبکاری شده است.
قطر شفت

سیستم شکل دهی از شفت Φ۷۰ میلی متر طبق مشخصات ارائه شده استفاده می کند.

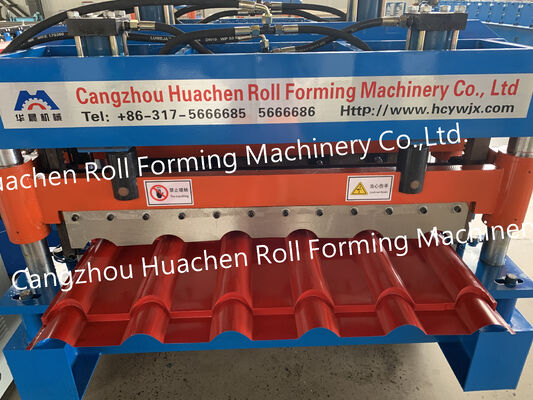

بخش برشجنس کاتر به عنوان CR12 مشخص شده است.انتقال قدرت

قدرت مکانیکی از طریق یک سیستم درایو زنجیری منتقل می شود.
اطلاعات تولید

توان کل:
۴+۴ کیلوواتمنبع تغذیه:

ایستگاه های غلتکی:

• ۱۵ ایستگاهکاربردهای معمول
• پیکربندی دستگاه برای تولید مداوم موارد زیر مناسب است:ورق های سقف رنگی
• پروفیل های سقف فلزیورق های سقف
• مصالح ساختمانی فولادیپانل های سقف ساختمانی

ملاحظات خرید

برای دستگاه شکل دهی رول سقف، قبل از تولید باید پروفیل نهایی، الزامات شکل دهی، پیکربندی غلتک، روش برش، سرعت تولید و منبع تغذیه الکتریکی تأیید شود.

• مشخصات فنی ارائه شده می تواند به عنوان پیکربندی مرجع برای این دستگاه شکل دهی رول ورق رنگی ۱۵ ایستگاهی استفاده شود.
• سوالات متداول
• چند ایستگاه شکل دهی شامل می شود؟
• این پیکربندی دارای ۱۵ ایستگاه است.
• قطر شفت چقدر است؟

قطر شفت مشخص شده Φ۷۰ میلی متر است.

چه ماده ای برای کاتر مشخص شده است؟

جنس کاتر CR12 است.از چه سیستم انتقالی استفاده می شود؟

سرعت تولید مشخص شده چقدر است؟

سرعت ۱۵-۲۰ متر بر دقیقه است.
الزامات الکتریکی چیست؟ولتاژ مشخص شده ۳۸۰ ولت ۵۰ هرتز ۳ فاز است.
