دستگاه شکل دهی ورق سقف فلزی با کارایی بالا برای کاربردهای ساختمانی

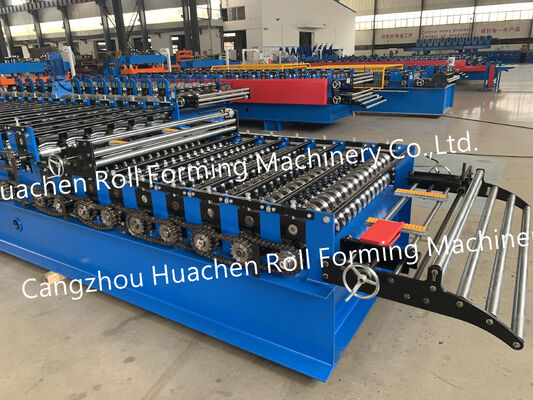

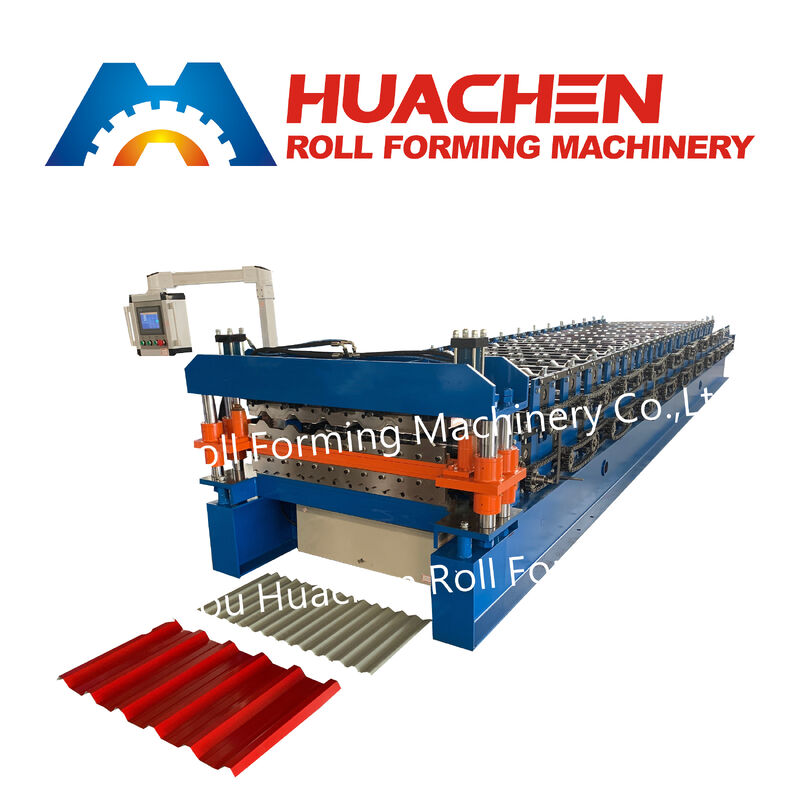

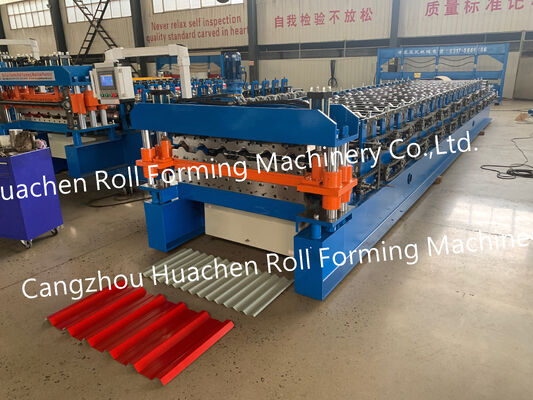

1. نمای کلی محصولدستگاه رول فرمینگ دو لایه HC مدل 32-17-1200-1220 یک سیستم رول فرمینگ سرد صنعتی،دو پروفیل که برای تولید مداوم و با خروجی بالا ورق های دیواری فلزی و ورق های سقفی مهندسی شده است.این تجهیز که بر روی یک شاسی جوش داده شده H-beam سنگین 350 با استانداردهای ایمنی و الکتریکی دارای گواهینامه CE ساخته شده است،به تولیدکنندگان مصالح ساختمانی،پیمانکاران سازه های فولادی،و تامین کنندگان ساختمان های از پیش مهندسی شده (PEB) اجازه می دهد تا دو پروفیل پانل متمایز را بر روی یک فضای فشرده تولید کنند - فضای کارگاه را به حداکثر می رساند و در عین حال سرمایه گذاری تجهیزات سرمایه ای را کاهش می دهد.2. پارامترهای فنی اصلی

مورد فنی

کارایی فضا و هزینه دو لایه:

• یک خط شکل دهی بالایی 15 ایستگاهی و یک خط شکل دهی پایینی 24 ایستگاهی را در یک قاب یکپارچه ادغام می کند،که به اپراتورها اجازه می دهد بدون تعویض غلتک ها بین تولید روکش دیوار و ورق سقفی جابجا شوند.ابزار دقیق فولادی 45# ماشین کاری شده:

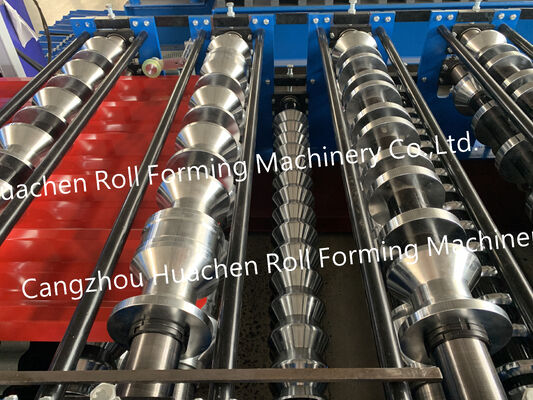

• تمام غلتک های شکل دهی و شفت های جامد Φ70 میلی متری تحت ماشین کاری CNC،کوئنچ حرارتی،و آبکاری کروم سخت قرار می گیرند تا از خراشیدگی سطح کویل جلوگیری کرده و طول عمر ابزار را در شیفت های با حجم بالا افزایش دهند.برش هیدرولیک بدون تغییر شکل:

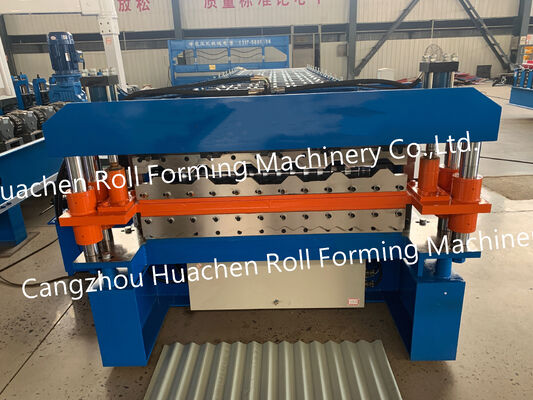

• مجهز به تیغه های فولادی آلیاژی Cr12 عملیات حرارتی شده که توسط یک ایستگاه هیدرولیک اختصاصی هدایت می شوند،برش های تمیز و دقیق از نظر ابعادی را در کویل های فلزی 0.3 تا 0.6 میلی متری ارائه می دهد.شاسی H-beam 350 بدون لرزش:مهندسی شده با پایه فولادی H-beam 350 که لرزش هارمونیک را در سرعت های عملیاتی 15 تا 20 متر در دقیقه جذب می کند،اطمینان از تلرانس های پروفیل دقیق در طول های طولانی پانل.کنترل طول خودکار PLC:

• دارای یک کابینت کنترل صنعتی بصری با بازخورد انکودر برای تنظیمات از پیش تعیین شده تعداد دسته،اندازه گیری خودکار طول،و تشخیص عیب در زمان واقعی.

• 4. کاربردهای صنعتیساختمان های از پیش مهندسی شده (PEB) و سازه های فولادی:تولید سریع روکش دیوارهای خارجی،پانل های پارتیشن داخلی،

و ورق های سقفی ذوزنقه ای/موج دار.

• انبارها و مراکز لجستیک صنعتی:تولید روکش های فلزی بادوام و مقاوم در برابر آب و هوا و دکینگ سقفی برای تاسیسات تجاری با دهانه بزرگ.خانه های مدولار و پیش ساخته:شکل دهی تابلوهای آویز معماری،

• پانل های دیواری کشویی،و پوست های خارجی دیوارهای عایق برای خانه های کانتینری و کمپ های مدولار.تاسیسات کشاورزی و ذخیره سازی:

• تولید پروفیل های دیواری و سقفی مقاوم در برابر خوردگی برای سیلوهای غلات،انبارهای دام،و انبارهای تجهیزات.5. تضمین کیفیت کارخانه، تحویل و پشتیبانی پس از فروش

• ظرفیت تولید و زمان تحویل:با ظرفیت تولید ماهانه 60 دستگاه پشتیبانی می شود،سفارشات استاندارد قبل از ارسال با کویل های فلزی واقعی آزمایش می شوند،و ظرف 30 روز برای حمل و نقل کانتینر 40GP آماده می شوند.

سفارش انعطاف پذیر:

• حداقل مقدار سفارش (MOQ) 1 دستگاه است،پشتیبانی از شرایط پرداخت T/T و L/C.پشتیبانی فنی کلید در دست:هر محموله شامل دفترچه راهنمای عملیات انگلیسی،شماتیک های الکتریکی/هیدرولیک،

• نقشه های طرح فونداسیون،راه اندازی از راه دور ویدئویی،و خدمات نصب/آموزش مهندس در محل در صورت درخواست می باشد.

• 6. سوالات متداول (FAQ)س1: آیا هر دو لایه بالایی و پایینی این دستگاه رول فرمینگ دو لایه می توانند همزمان کار کنند؟خیر.برای ایمنی عملیاتی و توزیع بهینه توان (4+4 کیلووات)،فقط یک لایه در یک زمان کار می کند.جابجایی از لایه بالایی 15 ایستگاهی به لایه پایینی 24 ایستگاهی کمتر از 2 دقیقه از طریق انتخابگر پنل کنترل طول می کشد.

س2: دستگاه مدل 32-17-1200-1220 چه مواد و ضخامت کویلی را می تواند پردازش کند؟

این دستگاه برای فولاد گالوانیزه رنگ شده (PPGI)،آهن گالوانیزه (GI)،گالوالوم (GL)،و کویل های آلومینیومی با ضخامت های 0.3 میلی متر تا 0.6 میلی متر کالیبره شده است.س3: آیا قبل از ارسال دستگاه در کانتینر 40GP، آن را تست می کنید؟

بله.هر دستگاه رول فرمینگ HC قبل از تحویل تحت آزمایش کامل با بار با استفاده از ضخامت کویل مشخص شده توسط مشتری قرار می گیرد.ما فیلم های بازرسی را ضبط کرده و تلرانس های پروفیل پانل را برای تأیید انطباق 100% قبل از بارگیری کانتینر اندازه گیری می کنیم.س4: آیا می توانید نقشه های پروفیل پانل و ولتاژ صنعتی محلی را سفارشی کنید؟بله.ما می توانیم غلتک ها را دقیقاً مطابق با نقشه های پروفیل بازار منطقه ای شما تولید کنیم و موتورها و سیستم الکتریکی PLC را برای 220 ولت/380 ولت/415 ولت/440 ولت در 50 هرتز یا 60 هرتز پیکربندی کنیم.
