جزئیات محصول:
|
وزن: | 3000-20000 کیلوگرم | نوع: | ورق سقف کاشی لعابدار |
---|---|---|---|
سیستم کنترل: | کنترل PLC | عرض مواد خام: | 1250 میلی متر |
ضخامت مواد اولیه: | 0.3-0.6 میلی متر | ضمانتنامه: | 12 ماه پس از حمل و نقل |
ولتاژ: | 380 ولت، 50 هرتز، 3 فاز | ||
برجسته: | cold roll forming machine,roof tile roll forming machine,roof tile roll forming machine |
جزئیات سریع:
1. مناسب برای پردازش: صفحه فولادی رنگی
2. عرض صفحه: 1250mm
3. غلطک: 16 ردیف
4. ابعاد: 8.3m*1.55m*1.51m
5. قدرت: 7.5kw
6. مواد نورد: فولاد درجه بالا 45 # (کروم اندود شده روی سطح)
7. ضخامت صفحه: 0.3-0.8mm
8. ولتاژ: 380 ولت 50 هرتز 3 فاز
9. جنس صفحه برش: Cr12
10. دقت پردازش: در 1.00 میلی متر
11. سیستم کنترل: کنترل PLC
شرح:
ترکیب ماشین
دستگاه اصلی رول فرمینگ………………………………1 واحد
سیستم برش…………………………………..۱ واحد
سیستم پرس……………………………………… 1 واحد
کویلگیر دستی………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………… 1 واحد
کنترل پنل………………………………………..1 واحد
ایستگاه هیدرولیک………………………………… 1 واحد
جدول دستی…………………………………….۲ واحد
ابزار یدکی……………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………
برنامه های کاربردی:

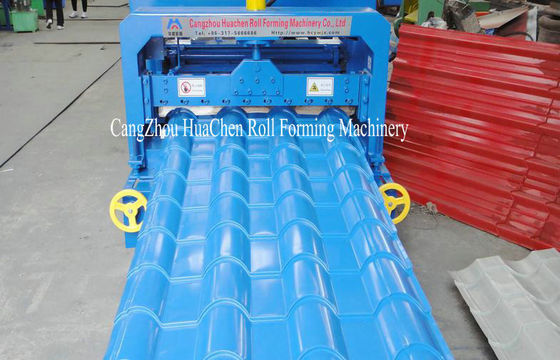

طراحی دستگاه رول فرمینگ کاشی سقفی امکان تولید پانل های کاشی سنتی و پانل های کاشی چسبان را فراهم می کند.عرض و عمق گام را می توان از طریق کنترل صفحه لمسی تغییر داد.این پروفیل دارای عمق قابل تنظیم و نمای قابل تنظیم است که به پانل ها ظاهر واقعی کاشی های سفالی را می دهد.این دستگاه می تواند از طریق پانل های چفت شده در فولاد تولید کند.این می تواند دو کاشی سقف متفاوت را با ابزار یکسان تشکیل دهد و یک پوشش عالی و بدون خراش ایجاد کند.
مشخصات فنی:
1 | نام | دستگاه رول فرمینگ لعاب دار ساخت چین |
2 | کاربرد | دستگاه رول فرمینگ مورد استفاده برای تولید پانل سقف فلزی |
3 | مشخصات مواد | ورق فولادی رنگی، ورق فولادی گالوانیزه، ورق آلومینیوم |
4 | ضخامت کویل | 0.3-0.8 میلی متر |
5 | مواد غلتکی | فولاد فورج شده درجه بالا NO.45 با روکش کروم سخت روی سطح غلتک با ضخامت 0.05 میلی متر |
6 | مواد شفت | فولاد کاربنی NO.45 درجه بالا |
7 | برش بالد | فولاد قالبی Cr 12 با عملیات کوئنچ |
8 | قطر شفت | 70 میلی متر |
9 | ضخامت صفحه متوسط | 14 میلی متر |
10 | قاب اصلی | 300 اچ استیل |
11 | تعداد مراحل تشکیل | 16 ردیف |
12 | بهره وری | 3-8 متر در دقیقه |
13 | قدرت موتور اصلی | 7500 وات |
14 | برق ایستگاه هیدرولیک | 3000 وات |
15 | فشار هیدرولیکی | 10-12 مگاپاسکال |
16 | سیستم کنترل | کنترل کامپیوتر PLC |
17 | اندازه ظاهری | 8.3 متر * 1.55 متر * 1.51 متر |
18 | وزن کل | 6600 کیلوگرم |
19 | ولتاژ | 380 ولت 3 فاز یا تا شما |
20 | رنگ | آبی یا سبز |
21 | بسته بندی | پکیج ضد آب |
مزیت رقابتی:
یک دستگاه رول شکل دهی کاشی سقفی فقط می تواند یک نمایه تولید کند، ما می توانیم طبق هر مشتری تولید کنیم
ارائه نقشه ها یا اشیاء واقعی از مواد مقطعی، سفارشی سازی مورد استقبال قرار می گیرد.موارد زیر برخی است
پروفایل ها به عنوان مرجع
ما بیش از 10 سری دستگاه ورق فلزی سقف فولادی را توسعه داده ایم که می تواند الزامات تمام ساخت و سازهای فولادی را برآورده کند، مانند خطوط تولید ورق دیوار و سقف، کاشی فولادی رنگی، ورق کفپوش C&Z&Wshape و همچنین خط تولید برای انواع مختلف. ساندویچ پانل، ماشین های منحنی برای ورق های سقف.ما همچنین خطوط تولید ورق گاردریل را برای بزرگراه ها، درب های کرکره ای، لوله های پایین درب های گاراژ عرضه می کنیم.علاوه بر این، ما به تحقیق و توسعه انواع مختلف محصولات دیگر مربوط به سازه فولادی، دستگاه برش، دستگاه برش و غیره اختصاص داده ایم.
