جزئیات محصول:
|
گواهی: | CE ISO | نوع: | ورق سقف کاشی لعابدار |
---|---|---|---|
سیستم کنترل: | کنترل PLC | ضخامت مواد اولیه: | 0.3-0.6 میلی متر |
پس از فروش: | مهندسین در دسترس برای خدمات در خارج از کشور | بسته بندی: | بسته صادراتی استاندارد |
مواد برش: | Cr12 | ||
برجسته: | roll forming equipment,roof tile roll forming machine,roof tile roll forming machine |

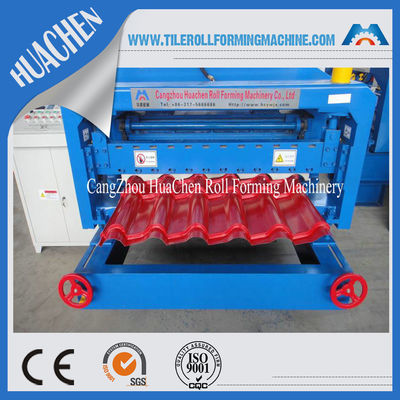

تجهیزات نورد ورق فلزی موجدار 7.5 کیلوواتی با سرعت شکل دهی 4 - 8 M / دقیقه
جزئیات سریع:
این دستگاه برای رول کردن مداوم و فشار دادن کاشی های مرحله ای روی سری مشخصات محصول است.طول را می توان تنظیم کرد یا نامحدود و عمق هر مرحله از 10 تا 30 میلی متر قابل تنظیم است.
این خط رول شکل دهی کاشی سقفی از نوع uncoiler هیدرولیک تک سر، دستگاه اصلی رول فرمینگ، دستگاه کاشی شکل دهی هیدرولیک، دستگاه برش اتوماتیک هیدرولیک، جدول تمام شده محصولات، کابینت کنترل اتوماتیک PLC تشکیل شده است.
ترکیب ماشین
دستگاه اصلی رول فرمینگ………………………………1 واحد
سیستم برش…………………………………..1 واحد
سیستم پرس………………………………………….…1 واحد
کویلگیر دستی………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………… 1 واحد
کنترل پنل………………………………………..1 واحد
ایستگاه هیدرولیک………………………………… 1 واحد
جدول دستی…………………………………….۲ واحد
ابزار یدکی……………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………
برنامه های کاربردی:
کاشی های فولادی رنگی تولید شده توسط این خط زیبا، ظریف و نجیب به نظر می رسند.آنها به طور گسترده ای به عنوان سقف کارخانه باغ مانند، هتل، مرکز نمایشگاه، ویلا، ساخت و ساز عمران و غیره استفاده می شوند.
مشخصات فنی:
1: عرض سیم پیچ: تا پروفیل
2: سرعت کار: 4-8 متر در دقیقه
3: ایستگاه رول: 18-24 ایستگاه
4: جنس غلتک: فولاد 45#، صیقلی و روکش شده با کروم
5: جنس شفت اصلی: غلتک قطر فولاد فورج 45: Ф75 میلی متر
6: قدرت اصلی: 7.5 کیلو وات
7: ضخامت شکل دهی: فولاد رنگی 0.3mm-0.8mm
8: انتقال: توسط زنجیره 1.2 اینچ تک خط
9: سیستم پرس: مواد Cr12 را بپذیرید
10: اندازه دستگاه: حدود 9500x1600x1200 (mm) L x W x H
11: وزن: حدود 8000 کیلوگرم
12: رنگ: آبی
13: فروشنده مواد را برای تست دستگاه ارائه می دهد، محصول نهایی باید حداکثر تا 3-5 متر باشد.هنگامی که محصول مشابه محصول امضا شده است، فروشنده برای آزمایش دستگاه متوقف می شود.
14: ماشین ایستگاه جدید را اتخاذ می کند (چنین ایستگاهی بسیار قوی است و عمر طولانی تر است)
15: ماشین باید دارای چهار پایه ارتفاع 350 میلی متری (مفصل با پیچ) باشد.
16: تغذیه و راهنمایی: از مواد 45# استفاده کنید و برای تنظیم اندازه تغذیه به سمت شرق است.
17: دستگاه کامل پوشش را بپذیرد: ایمنی اپراتور را تضمین می کند.
18: برش:
(1) برش هیدرولیک
(2) برش پس از شکل دهی: ورق را پس از شکل دهی رول به طول مورد نیاز برش دهید
(3) حرکت برش: ماشین اصلی به طور خودکار متوقف می شود و برش انجام می شود.پس از برش، دستگاه اصلی به طور خودکار شروع به کار می کند.
(4) مواد تیغه: Cr12 با عملیات حرارتی
(5) اندازه گیری طول: اندازه گیری طول خودکار
(6) تحمل طول: 3m +/- 1.5mm
فرآیند تکنولوژیکی
دکلره کردن - تغذیه و هدایت - شکل دهی رول ---- فشار دادن --- برش به طول - کتابچه راهنمای بسته بندی محصول
