دستگاه شکل دهی ورق فلز

1. مشخصات مواد

2. پارامترهای دقیق ماشین

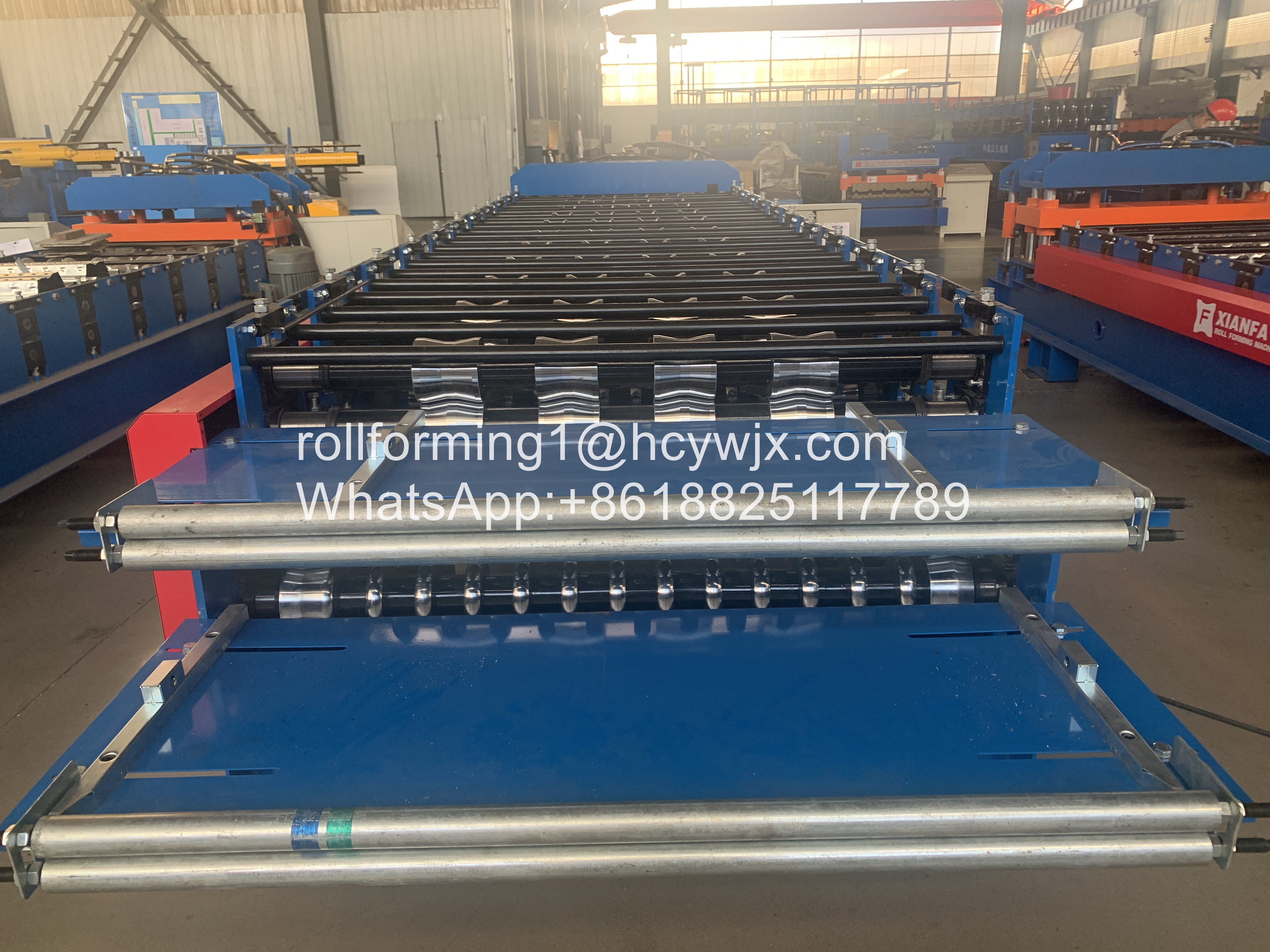

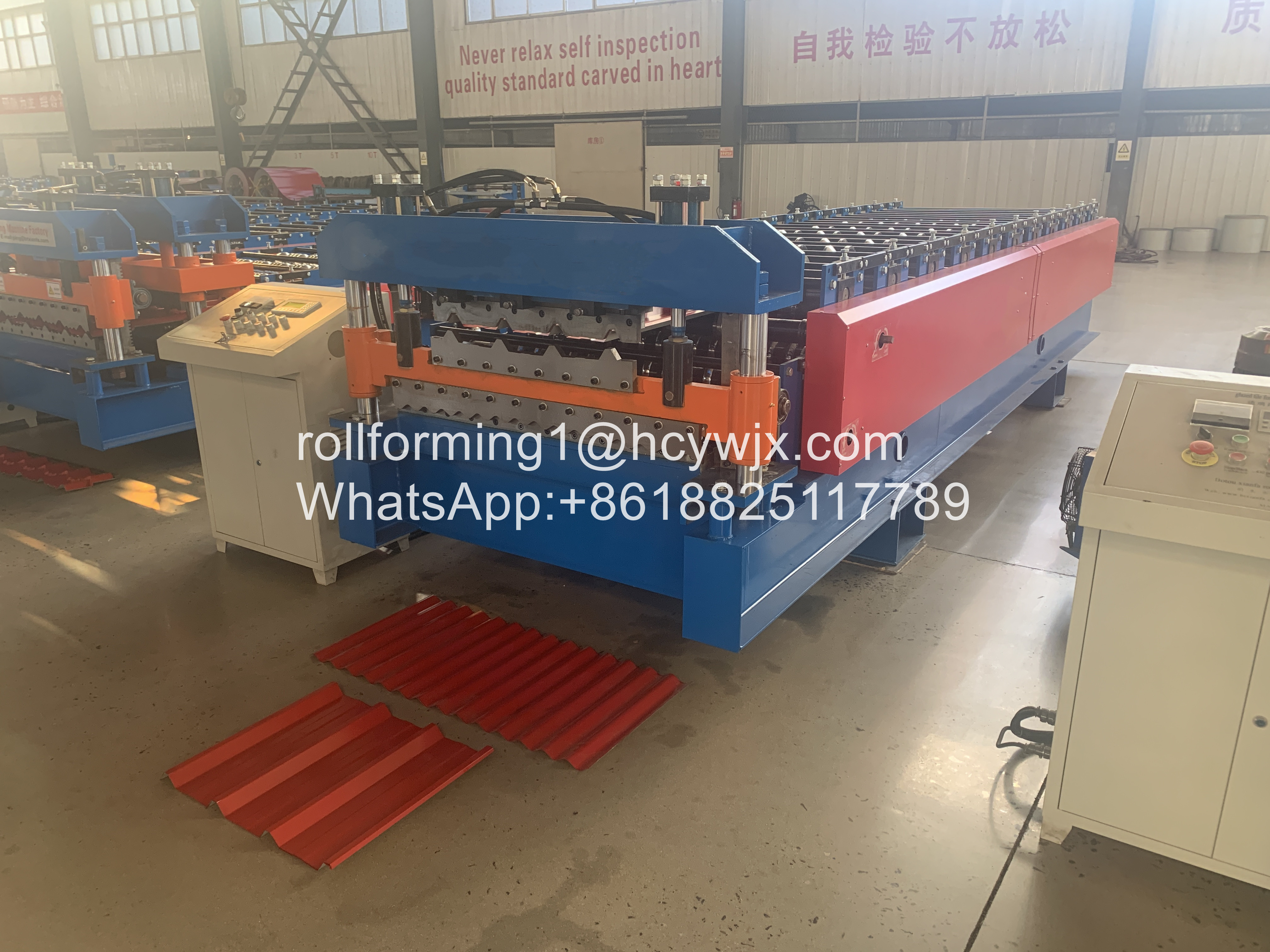

3. تصاویر مرجع

4. نمودار جریان فرآیند

دیکویلر هیدرولیک - رول فرمینگ - برش - پشته ساز خودکار

5. مشخصات کامپوننت ها

(1) کویل 5T هیدرولیک

• عرض تغذیه: 1250 میلی متر
• ظرفیت: 5 تن
• قطر بین: 470-520 میلی متر
• حداکثر قطر خروجی: 1500 میلی متر
• قدرت موتور اصلی: موتور AC 5.5 کیلووات
• توان هیدرولیک: 4 کیلو وات

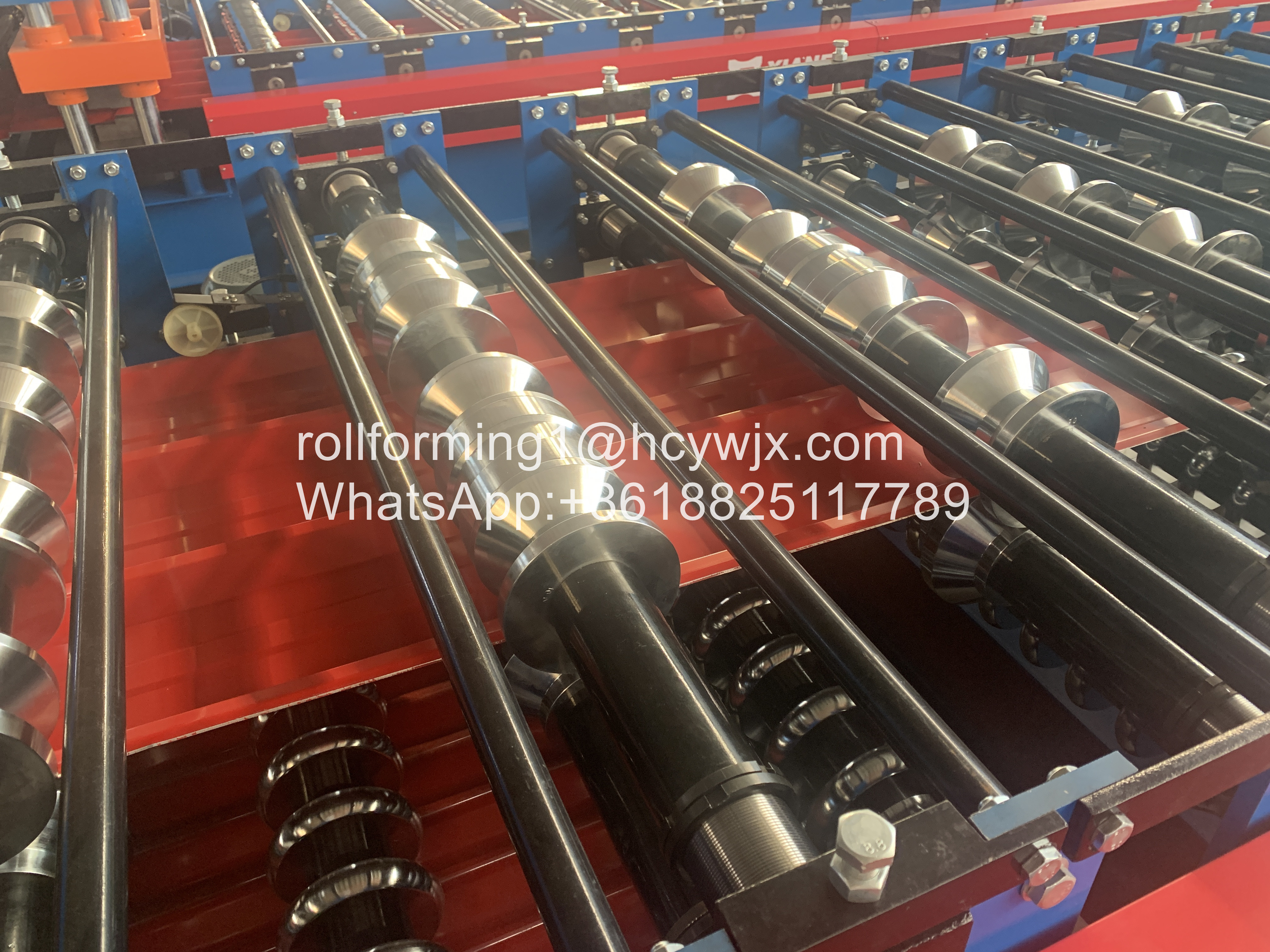

(2)دستگاه رول فرمینگ اصلی

• جنس غلتک: سطح روکش کروم ASTM1045 با کروم
• قطر شفت: 70 میلی متر مواد: SAE1045 با کوئنچ و تمپر
• فریم اصلی توسط جوش پرتو 350H
• ساختار ماشین: ستون راهنما

(3)سیستم برش هیدرولیک

• برش بعد از فرم دهی: ورق را پس از رول فرم دهی به طول مورد نیاز برش دهید
• جنس تیغه: Cr12، سختی 58-62 HRC
• قدرت برش توسط هیدرولیک، 5.5 کیلو وات
• فشار کاری: 12Mpa قابل تنظیم
• اندازه گیری طول: اندازه گیری طول رمزگذار خودکار
• تحمل طول: +/- 1.5 میلی متر برای هر قطعه محصول نهایی

(4) کابینه کنترل کامپیوتر

• تنظیم قابل برنامه ریزی طول و کمیت پروفیل
• زبان سیستم عامل: انگلیسی و چینی
• کامپیوتر مورد استفاده برای کنترل طول و کمیت.دستگاه به طور خودکار به طول برش داده و در صورت رسیدن به مقدار مورد نیاز متوقف می شود

• PLC: پاناسونیک یا مشتری سازی

(5) پشته ساز خودکار

• قدرت موتور تمام شده: 0.75 کیلو وات
• حداکثر طول انباشته شدن: 6 متر
• حداکثر ضخامت انباشته: 300 میلی متر
• حداکثر وزن انباشته: حدود 2.5 تن
