جزئیات محصول:
|
نوع: | دستگاه شکل دهی رول U Purlin فولادی برای پروفیل U Purlin ویژه با توان اصلی 15 کیلو وات | غلطک ها: | 14 |
---|---|---|---|
مواد غلتکی: | فولاد شماره 45 | ضمانتنامه: | 12 ماه |
برجسته: | purlin roll forming machine, rolling forming machine,rolling forming machine |
1. توضیحات محصول |
(1).معرفی مختصر
پرلین ساخته شده توسط دستگاه رول شکل دهی پروفیل فولادی C Purlin به طور گسترده در تنش اصلی بدن استفاده می شود
ساختار ساخت و سازهای بزرگ و متوسط، مانند کارخانه، انبار، سوله لوکوموتیو،
آشیانه، ساختمان نمایشگاه.به عنوان مصالح ساختمانی اقتصادی و با کارایی بالا شناخته می شود.
پرلین فولادی C دارای ویژگی های زیر است:
آ. وزن سبک، کم هزینه؛
ب کارکرد آسان: میله را می توان بر اساس نیاز واقعی شما شکل داد و پانچ کرد.
و می توان آن را به طور مستقیم نصب کرد.

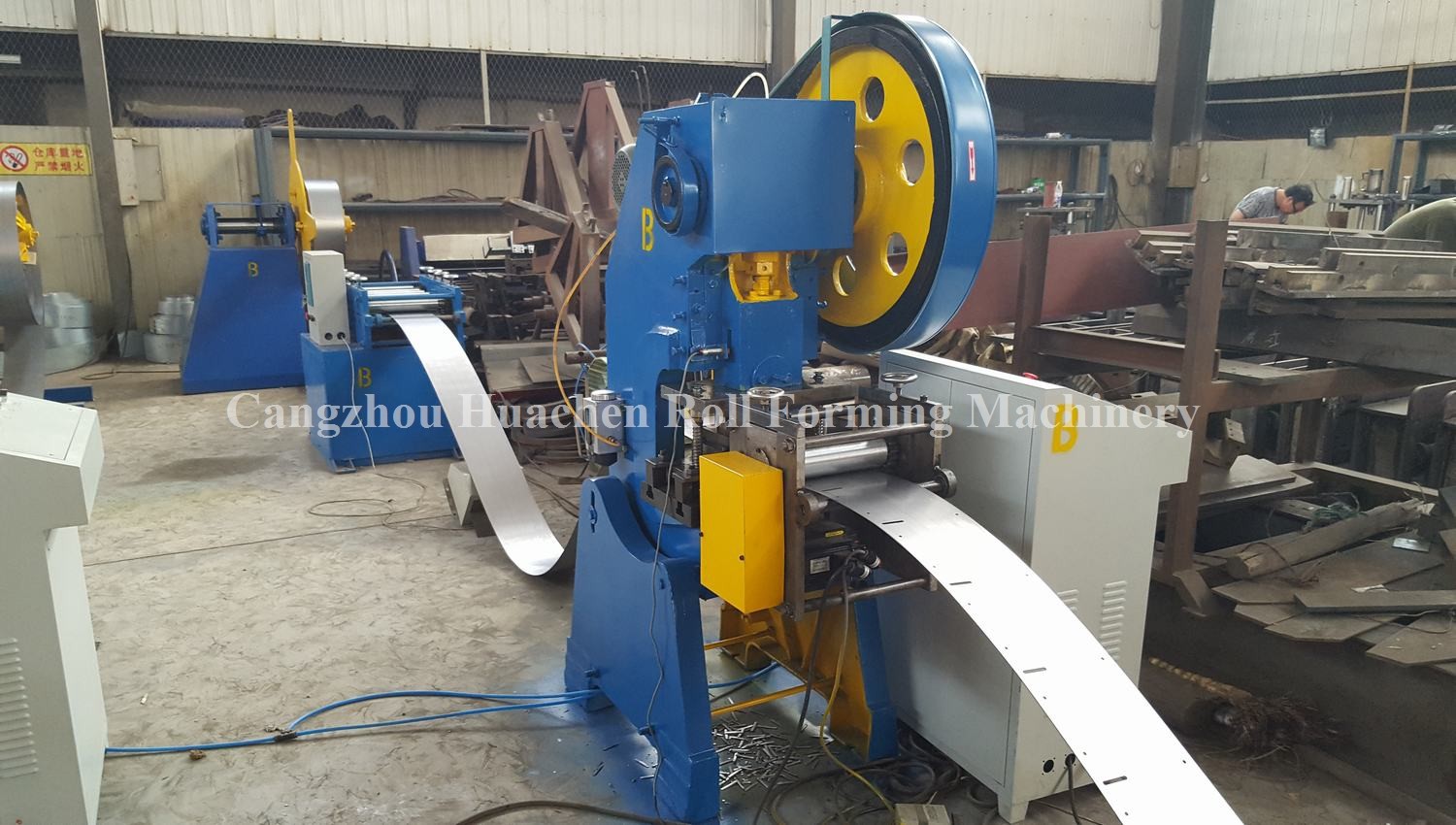

(2).جریان کار دستگاه رول فرمینگ
کویلزدایی-تغذیه کویل-تراز کردن-شکلدهی رول- پانچ (اختیاری) - اندازهگیری طول-ورق
برش ورق حمایت
(3). جزئیات فنی
عمومی
مواد مناسب | اچفولاد نوار نورد، Q235 یا معادل آن |
ضخامت مواد | 1.5-3.0 میلی متر |
عرض مواد | 175-465 میلی متر |
بعد، ابعاد، اندازه | حدود 10.0*1.2*1.75 متر (L*W*H) ، طبق نقاشی |
فضای کار | حدود 20.0*2.7 متر (L*W) |
طول از ورق |
شما می توانید طول را با توجه به نیاز خود تنظیم کنید. توسط PLC کنترل می شود که می تواند تضمین کند دقت ± 1 میلی متر |
برش دادن |
وقتی نوبت به مجموعه میرسد، بهطور خودکار متوقف و برش میشود طول |
B. جزئیات اجزاء
مواد غلتکی | فولاد با عیار بالا 45#.آبکاری کروم سخت، 0.05 میلی متر. |
فریم اصلی | فولاد 400#پایدارتر و بدون لرزش. |
بشقاب وسط |
16 میلی مترما از صفحات ضخیم تر برای اطمینان از ثبات استفاده می کنیم از محصولات ما |
مراحل شکل گیری | 11-16 طبق قرعه کشی. |
مواد شفت | Φ70 میلیمتر، فولاد درجه بالا 45#. |
فرآیند تصفیه: تلطیف - تراشکاری نهایی، استحکام بالا، سخت برای تغییر شکل. |
|
برش دادن جنس تیغه |
Cr12، سختی HRC60-62. |
فرآیند درمان: عملیات حرارتی - سایش سطحی - برش الکترود سیم. |
ج. قطعات الکتریکی
قدرت مناسب | 380 ولت، 50 هرتز، 3 فاز یا بر اساس نیاز شما. |
صفحه نمایش | صفحه نمایش لمسی 7 اینچی، کارکرد آسان. |
PLC | دلتا DVP14ES |
سازگار با شرایط مختلف، مانند رطوبت، اختلال الکترومغناطیسی |
|
مبدل فرکانس |
دلتا VFD-M.این مزیت این است که قبل از برش سرعت را کاهش می دهد، برای اطمینان از دقت طول (±1 میلی متر، بسیار بهتر از استاندارد صنعتی ± 3 میلی متر). |
طول دستگاه اندازه گیری |
Omron ساخت ژاپن. |
این ویژگی با دقت و ثبات بالا است. |
مزیت ما
ارجاع مشخصات طراحی
