سرعت بالا 15m / min دو لایه لوله گره دار شکل گیری ماشین با کنترل PLC پاناسونیک و 45 # فولاد خاموش کردن

1set
MOQ
سرعت بالا 15m / min دو لایه لوله گره دار شکل گیری ماشین با کنترل PLC پاناسونیک و 45 # فولاد خاموش کردن
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نوع مواد: PPGI/GI
ضخامت مواد: 0.3-0.6 میلی متر
عرض مواد: 1250 میلی متر
ایستگاه های غلتکی: بالا: 12 ایستگاه; پایین: 15 ایستگاه
مواد غلتکی و شفت: 45# کوئنچ و آبکاری فولاد
قطر شفت: φ70 میلی متر
مواد برش: CR12
نوع درایو: درایو زنجیره ای
سرعت: 15 متر در دقیقه
توان کل: 5.5 + 5.5 کیلو وات
ولتاژ: 3 فاز 380 ولت 50 هرتز (قابل تنظیم)
برجسته کردن:

sheet metal roll forming machines,corrugated roll forming machine

,

corrugated roll forming machine
اطلاعات اولیه
محل منبع: چین
نام تجاری: HC
گواهی: CE
شماره مدل: HC20-18-1250
پرداخت
جزئیات بسته بندی: دستگاه اصلی رول فرمینگ و decoiler بسته بندی برهنه است، سیستم کنترل PLC و موتور پمپ با کاغذ ضد آب، قط
زمان تحویل: 25-30 روز
شرایط پرداخت: L/C، T/T
Supply Ability: 20 sets/month
توضیحات محصول

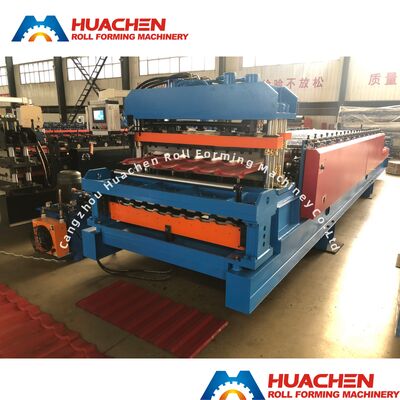

ماشین ساخت رول دو لایه با سرعت بالا سیستم کنترل PLC پاناسونیک
خلاصه ی محصول

دستگاه شکل دهی رول دو لایه قادر به شکل دادن مناطق محدود سایت در دو بخش با تحول سریع محصول. این راه حل مقرون به صرفه دو مدل را به یک واحد ترکیب می کند،کاهش زمان تعویض صفحه و افزایش سرعت خروجی.

مشخصات فنی
پارامتر مشخصات
نوع ماده PPGI/GI
ضخامت 0.3-0.6mm
عرض ۱۲۵۰ میلی متر
ایستگاه های رولر بالا: ۱۰ ایستگاه پایین: ۱۵ ایستگاه
مواد رولر و شاخه 45# خاموش کردن و پوشش فولاد
قطر گره Φ70mm
مواد برش CR12
نوع درایو راننده زنجیره ای
سرعت 15 متر/دقیقه
کل قدرت 5.5+5.5KW
ولتاژ 380 ولت 50 هرتز 3 فاز (می تواند سفارشی شود)
جزئیات قطعات
اجزا توضیحات و مشخصات
5T Decoiler دستی سرعت بالا 15m / min دو لایه لوله گره دار شکل گیری ماشین با کنترل PLC پاناسونیک و 45 # فولاد خاموش کردن 0از کویل پشتیبانی می کند و حرکت چرخش را امکان پذیر می کند.
  • ظرفیت حامل: 5T
  • قطر داخلی: 470-530mm (قابل تنظیم)
  • مجهز به دستگاه ترمز برای جلوگیری از آسیب ماشین
میز تغذیه و پیش برش سرعت بالا 15m / min دو لایه لوله گره دار شکل گیری ماشین با کنترل PLC پاناسونیک و 45 # فولاد خاموش کردن 1راهنماهای کویل به موقعیت درست و هدایت به بخش رول تشکیل می دهد. شامل دستگاه برش کشیدن دستی برای پیش برش مناسب در طول تغییرات مواد.
شفت و رولر سرعت بالا 15m / min دو لایه لوله گره دار شکل گیری ماشین با کنترل PLC پاناسونیک و 45 # فولاد خاموش کردن 2مواد: 45 # فولاد خاموش کردن و پوشش. رول های پردازش شده صاف، سخت، مقاوم به زنگ و جلوگیری از خراش ورق هستند.
ایستگاه پمپ هیدرولیک سرعت بالا 15m / min دو لایه لوله گره دار شکل گیری ماشین با کنترل PLC پاناسونیک و 45 # فولاد خاموش کردن 3ماشین برش برای عملیات برش. از روغن هیدرولیک 46 # استفاده می کند. مجهز به فن خنک کننده برای خنک سازی گردش داخلی. شیر سولنویدی: Huade.
کابینت کنترل صفحه لمسی سرعت بالا 15m / min دو لایه لوله گره دار شکل گیری ماشین با کنترل PLC پاناسونیک و 45 # فولاد خاموش کردن 4دارای حالت های خودکار و دستی است. اجازه تنظیم طول واحد و مقدار از طریق صفحه لمسی را می دهد.
  • VFD: دلتا
  • قطع کننده مدار: دلیکسی
  • تماسگر: دلیکسی
  • رله: شينلينگ
  • PLC: دلتا
  • ترانسفورماتور:
بخش فشار و برش سرعت بالا 15m / min دو لایه لوله گره دار شکل گیری ماشین با کنترل PLC پاناسونیک و 45 # فولاد خاموش کردن 5ماده تیغه: CR12، دارای قدرت بالا، سخت شدن عالی و مقاومت در برابر فرسایش است.
جدول خروجی محصولات شکل گرفته را جمع آوری می کند. براکت مجهز به رول ها برای تسهیل انتقال محصول بدون خراش.
فهرست قطعات یدکی
بخش مقدار
زنجیرها 2 مجموعه
دریچه سولینوئید 1 مجموعه
سوئیچ سفر 2 مجموعه
کلید های باز 2 مجموعه
کليد ششم گوشه اي 2 مجموعه
شمارنده 1 مجموعه
کلید فرانسه 2 مجموعه
مهر و موم روغن 1 مجموعه

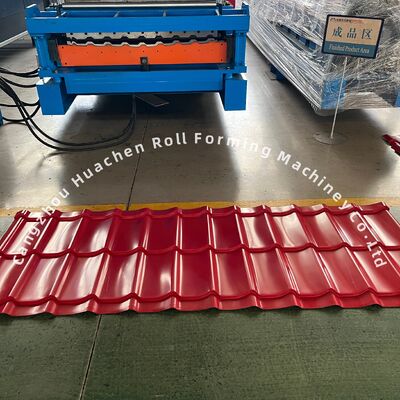

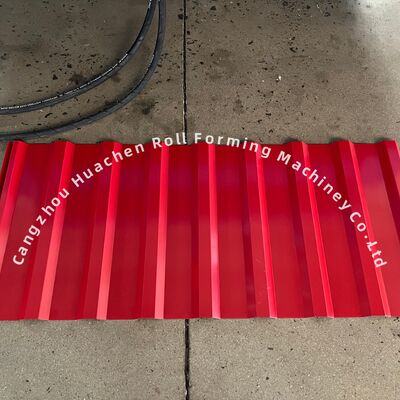

تصاویر محصول
سرعت بالا 15m / min دو لایه لوله گره دار شکل گیری ماشین با کنترل PLC پاناسونیک و 45 # فولاد خاموش کردن 6 سرعت بالا 15m / min دو لایه لوله گره دار شکل گیری ماشین با کنترل PLC پاناسونیک و 45 # فولاد خاموش کردن 7 سرعت بالا 15m / min دو لایه لوله گره دار شکل گیری ماشین با کنترل PLC پاناسونیک و 45 # فولاد خاموش کردن 8
چرا ماشین شکل گیری رول ما را انتخاب کنید
  • طراحی سفارشی و تولید تمام ماشین آلات شکل گیری رول بر اساس مشخصات مشتری
  • بیش از 13 سال تجربه در صنعت تولید تجهیزات با دوام و عملکرد بالا
  • تعادل بهینه کیفیت و قیمت با اندازه گیری دقیق و کار آسان
  • خدمات جامع از جمله راهنمایی فنی، تولید، نصب، عیب یابی و نگهداری
  • حضور صادرات جهانی با شهرت بالا برای کیفیت و قیمت های رقابتی
