ماشین آلات شکل گیری رول U Channel / ماشین آلات شکل گیری رول

1set
MOQ
ماشین آلات شکل گیری رول U Channel / ماشین آلات شکل گیری رول
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
Suitable Material Thickness: 1-1.2mm
Forming Station: 14Stations
Shaft: 45# Steel
Main Roller: GCr15 bearing steel
Balde Material: Cr12
Structure: Stand Type
Forming Speed: 8-10m/min
Control System: PLC Control
Power: 11+7.5KW
Voltage: 380v 50Hz 3phases
برجسته کردن:

roll form machines,purlin roll forming machine

,

purlin roll forming machine
اطلاعات اولیه
Place of Origin: Botou Hebei China
نام تجاری: HC
گواهی: ISO
Model Number: HC47-75-300
پرداخت
Packaging Details: Main machine is nude,the computer control box is packed by carton box
Delivery Time: 30days
Payment Terms: 30% deposit by T/T in advance and 70% balance after inspection confirmation before shipment
Supply Ability: 20 sets/month
توضیحات محصول
1توضیحات محصول



(1) مقدمه کوتاه

اون که توسطC Purlin سقف فولاد پروفایل رول ماشین تشکیل به طور گسترده ای در بدن اصلی فشار استفاده می شود

ساختار ساختمان های بزرگ و متوسط، مانند کارخانه، انبار، انبار قایق،

این ساختمان به عنوان یک ماده ساختمانی اقتصادی و بسیار کارآمد شناخته می شود.

سقف فولادی C دارای ویژگی های زیر است:
a.وزن کم، هزینه کم
ب.کار کردنش آسونه:می تونه بر اساس نیاز شما شکل داده و سوراخ بشه

و می تواند به طور مستقیم نصب شود.



(2) جریان کار ماشین شکل گیری رول

پاک کردن کویل - تغذیه کویل - تراز کردن - شکل گیری رول - سوراخ کردن ((اختیاری) - اندازه گیری طول - صفحه

برش ورق

ماشین آلات شکل گیری رول U Channel / ماشین آلات شکل گیری رول 0



(3) جزئیات فنی

A. عمومی

مواد مناسب Hاز فولاد نوار، Q235 یا معادل آن
ضخامت مواد ۱- ۱.۲ میلی متر
عرض مواد 175-465 میلی متر
ابعاد حدود 10.0*1.2*1.75 متر، طبق نقشه
فضای کاری حدود 20.0*2.7m ((L*W)

طول

ورق

شما می توانید طول را بر اساس نیاز خود تنظیم کنید.

توسط PLC کنترل می شود

کهمی تواند تضمین کنددقتاز ±1mm
برش

به طور خودکار توقف و برش زمانی که به مجموعه می آید

طول



ب. جزئیات اجزای آن

مواد رول فولاد درجه 45، کروم سخت، 0.05ميلي متر
قاب اصلی فولاد 400 درجه اي استوارتر و بدون لرزش
صفحه وسط

ما از صفحه هاي ضخيم تر براي ثبات استفاده ميکنيم

از محصولات ما.
گام های شکل گیری 11 تا 16 بر اساس نقشه
ماده ی شفت Φ80mm، فولاد درجه بالا 45#

فرآیند درمان: تند کردن- پایان دادن به چرخش،

سفتي بالا، سختي به انحراف.

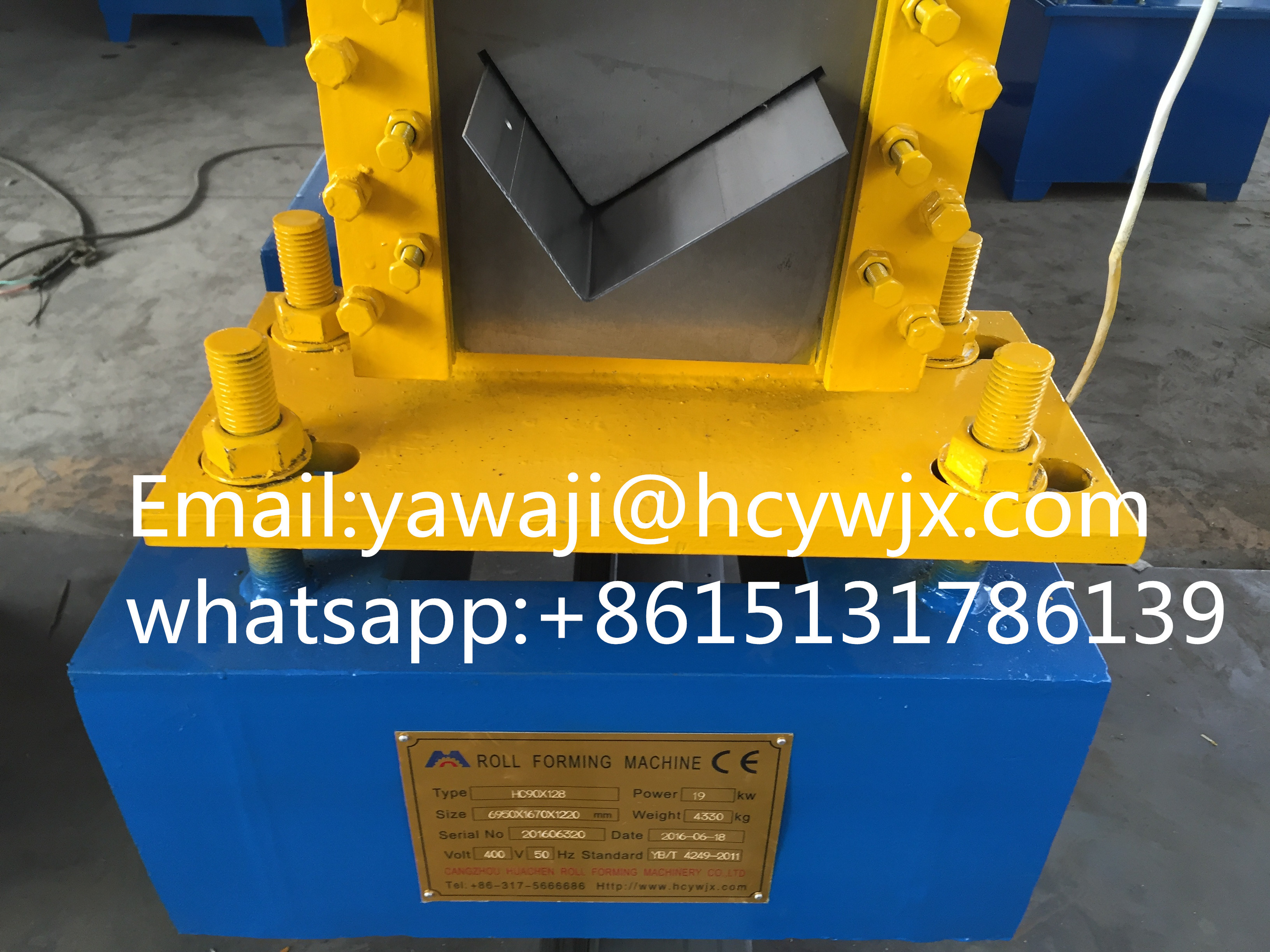

برش

مواد تیغه

 Cr12، سختي HRC60-62
فرآیند درمان: درمان حرارتی- سایش هواپیما- برش الکترود سیم



ج. اجزای الکتریکی

قدرت مناسب 380 ولت، 50 هرتز، سه فاز یا طبق نیاز شما.
صفحه نمایش صفحه لمسي 7 اينچ، کار آساني داره.
PLC دلتا DVP14ES

به شرایط مختلف مثل رطوبت،

اختلال الکترومغناطیسی
مبدل فرکانس

دلتا VFD-M. اين مزاياي کند شدن قبل از برش داره،

برای اطمینان از دقت طول (±1mm،

بسیار بهتر از استاندارد صنعتی ±3mm).

طول

دستگاه اندازه گیری

 اومرون، ساخته شده در ژاپن
با دقت بالا و ثبات



مزیت ما

  • کیفیت بالا
  • قیمت معقول
  • خوب بعد از سرویس
  • 1 سال گارانتی
  • بیش از 20 سال تجربه

مرجعپروفایلنقاشی

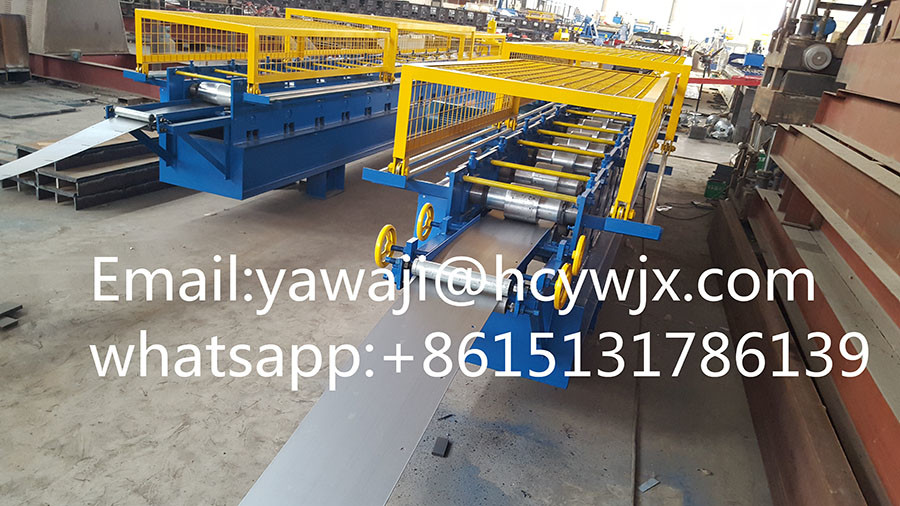

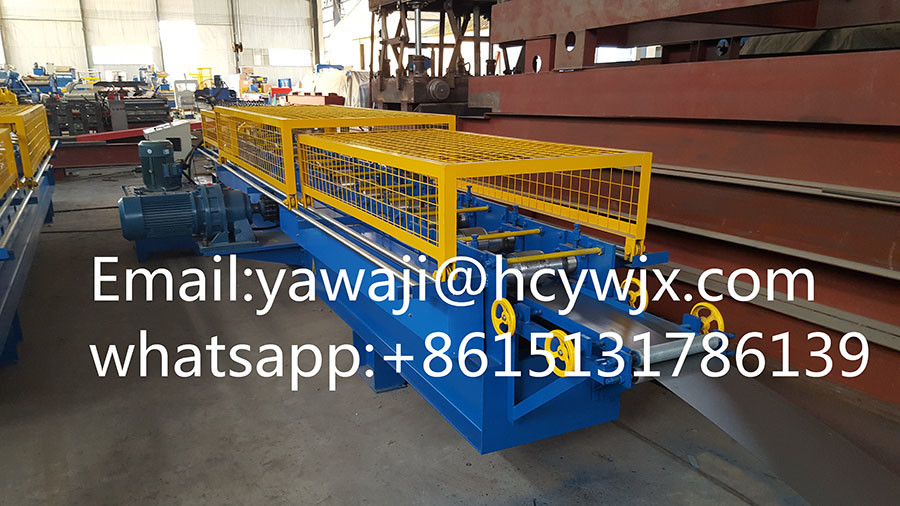

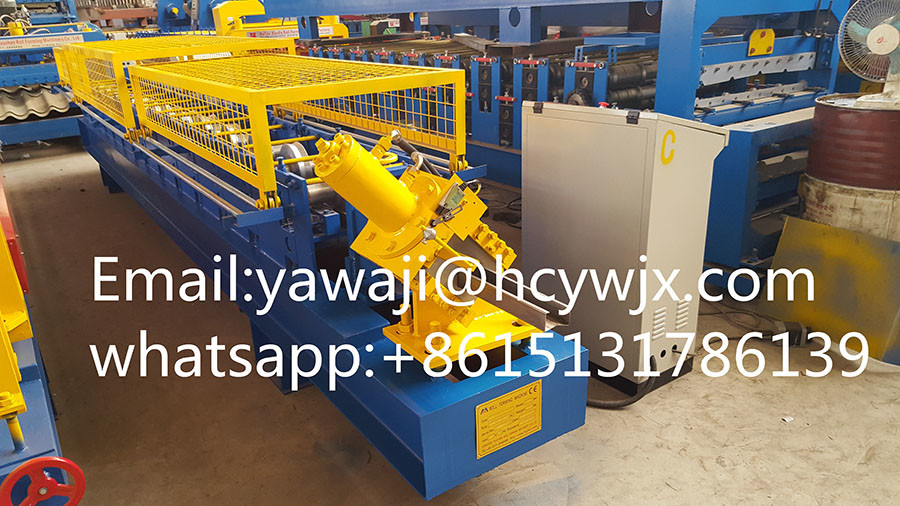

ماشین آلات شکل گیری رول U Channel / ماشین آلات شکل گیری رول 1

ماشین آلات شکل گیری رول U Channel / ماشین آلات شکل گیری رول 2

ماشین آلات شکل گیری رول U Channel / ماشین آلات شکل گیری رول 3

ماشین آلات شکل گیری رول U Channel / ماشین آلات شکل گیری رول 4

ماشین آلات شکل گیری رول U Channel / ماشین آلات شکل گیری رول 5
