تجهیزات فرم دهی ورق فلزی گالوانیزه با سرعت بالا 15-20 متر در دقیقه با دستگاه برش هیدرولیک و دستگاه فرم دهی رول ورق سقف

1set
MOQ
تجهیزات فرم دهی ورق فلزی گالوانیزه با سرعت بالا 15-20 متر در دقیقه با دستگاه برش هیدرولیک و دستگاه فرم دهی رول ورق سقف
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نوع مواد: PPGI/GI
ضخامت مواد: 0.3-0.6 میلی متر
عرض مواد: 1220 میلی متر
ایستگاه های غلتکی: 12 ایستگاه
مواد غلتکی و شفت: 45# کوئنچ و آبکاری فولاد
قطر شفت: Φ70 میلی متر
مواد برش: CR12
نوع درایو: درایو زنجیره ای
سرعت: 15-20 متر در دقیقه
توان کل: 5.5 + 5.5 کیلو وات
ولتاژ: 380 ولت، 50 هرتز، 3 فاز (قابل سفارشی سازی)
برجسته کردن:

roof tile roll forming machine,roof panel roll forming machine

,

roof panel roll forming machine
اطلاعات اولیه
محل منبع: چین
نام تجاری: HC
گواهی: CE
شماره مدل: HC28-240-1002
پرداخت
جزئیات بسته بندی: دستگاه اصلی رول فرمینگ و decoiler بسته بندی برهنه است، سیستم کنترل PLC و موتور پمپ با کاغذ ضد آب، قط
زمان تحویل: 25-30 روز
شرایط پرداخت: L/C، T/T
Supply Ability: 20 sets/month
توضیحات محصول
تجهیزات فرم دهی ورق فلزی گالوانیزه با سرعت بالا با برش هیدرولیکی
بررسی اجمالی محصول

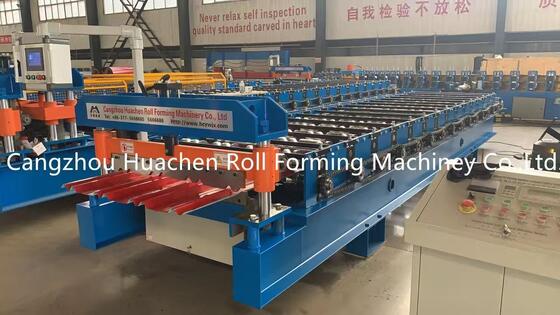

این دستگاه رول فرمینگ ورق سقف با عملکرد بالا برای فرم دهی دقیق پانل های سقف آهنی گالوانیزه طراحی شده است. این سیستم دارای کنترل PLC کاملاً خودکار و برش هیدرولیکی برای راندمان تولید برتر است.

ویژگی های کلیدی
  • پانل های سقف آهنی گالوانیزه صاف و بدون خش با کیفیت سطح عالی تولید می کند
  • سیستم کنترل کاملاً خودکار با کنترل کننده منطقی قابل برنامه ریزی (PLC)
  • تنظیمات طول ورق و مقدار تولید قابل تنظیم
  • عملکرد ساده از طریق ورودی صفحه کنترل برای پارامترهای طول و کمیت
  • جریان کار پردازش کامل: بازکننده → رول فرمینگ → برش به طول
  • 1 سال گارانتی جامع با پشتیبانی فنی مادام العمر
  • طراحی ماشین سفارشی بر اساس مشخصات مشتری و نقشه های پروفیل موجود است
مشخصات فنی
پارامتر مشخصات
نوع مواد PPGI/GI
ضخامت مواد 0.3-0.6 میلی متر
عرض مواد 1220 میلی متر
ایستگاه های غلتکی 12 ایستگاه
جنس غلتک و شفت فولاد 45# کوئنچ و آبکاری
قطر شفت Φ70mm
جنس کاتر CR12
نوع درایو درایو زنجیری
سرعت تولید 15-20 متر در دقیقه
توان کل 5.5+5.5 کیلووات
ولتاژ 380 ولت 50 هرتز 3 فاز (قابل تنظیم)
مشخصات اجزا
بازکننده دستی 5T تجهیزات فرم دهی ورق فلزی گالوانیزه با سرعت بالا 15-20 متر در دقیقه با دستگاه برش هیدرولیک و دستگاه فرم دهی رول ورق سقف 0پشتیبانی از مواد کویل در عملکرد چرخشی. ظرفیت باربری: 5T. قطر داخلی: 470-530 میلی متر (قابل تنظیم). شامل دستگاه ترمز برای جلوگیری از آسیب ضربه در حین کار.
میز تغذیه و پیش برش تجهیزات فرم دهی ورق فلزی گالوانیزه با سرعت بالا 15-20 متر در دقیقه با دستگاه برش هیدرولیک و دستگاه فرم دهی رول ورق سقف 1کویل را به موقعیت صحیح برای رول فرمینگ هدایت می کند. شامل دستگاه برش دستی برای برش آسان قبل از تغییر رنگ یا ضخامت مواد.
مونتاژ شفت و غلتک تجهیزات فرم دهی ورق فلزی گالوانیزه با سرعت بالا 15-20 متر در دقیقه با دستگاه برش هیدرولیک و دستگاه فرم دهی رول ورق سقف 2ساخته شده از فولاد 45# با عملیات کوئنچ و آبکاری. غلتک های صاف، سخت و مقاوم در برابر زنگ زدگی را فراهم می کند که از خراش سطح در حین کار جلوگیری می کند.
ایستگاه پمپ هیدرولیک تجهیزات فرم دهی ورق فلزی گالوانیزه با سرعت بالا 15-20 متر در دقیقه با دستگاه برش هیدرولیک و دستگاه فرم دهی رول ورق سقف 3مکانیسم برش را تغذیه می کند. از روغن هیدرولیک 46# استفاده می کند. مجهز به فن خنک کننده برای خنک کننده گردش داخلی برای حفظ دمای روغن بهینه. برند شیر برقی: Huade.
کابینت کنترل صفحه لمسی تجهیزات فرم دهی ورق فلزی گالوانیزه با سرعت بالا 15-20 متر در دقیقه با دستگاه برش هیدرولیک و دستگاه فرم دهی رول ورق سقف 4دارای حالت های عملکرد خودکار و دستی. امکان تنظیم طول و کمیت ورق هدف را از طریق رابط صفحه لمسی فراهم می کند. اجزای الکتریکی: VFD (Delta)، کلید مدار (Delixi)، کنتاکتور (Delixi)، رله (Xinling)، PLC (Delta)، ترانسفورماتور (Delixi).
بخش پرس و کاتر تجهیزات فرم دهی ورق فلزی گالوانیزه با سرعت بالا 15-20 متر در دقیقه با دستگاه برش هیدرولیک و دستگاه فرم دهی رول ورق سقف 5جنس تیغه: فولاد CR12 با استحکام بالا، سخت شوندگی عالی و مقاومت در برابر سایش برتر.
میز خروجی محصولات نهایی را جمع آوری می کند. مجهز به غلتک برای تسهیل انتقال محصول بدون آسیب رساندن به سطح.
قطعات یدکی موجود

زنجیر: 2 ست

شیر برقی: 1 ست

سوئیچ سفر: 2 ست

آچار باز: 2 ست

آچار شش گوش: 2 ست

شمارنده: 1 ست

آچار: 2 ست

کاسه نمد: 1 ست

تصاویر مرجع
تجهیزات فرم دهی ورق فلزی گالوانیزه با سرعت بالا 15-20 متر در دقیقه با دستگاه برش هیدرولیک و دستگاه فرم دهی رول ورق سقف 6 تجهیزات فرم دهی ورق فلزی گالوانیزه با سرعت بالا 15-20 متر در دقیقه با دستگاه برش هیدرولیک و دستگاه فرم دهی رول ورق سقف 7 تجهیزات فرم دهی ورق فلزی گالوانیزه با سرعت بالا 15-20 متر در دقیقه با دستگاه برش هیدرولیک و دستگاه فرم دهی رول ورق سقف 8
مزایای ما
  • تولید با کیفیت بالا
  • قیمت رقابتی
  • خدمات پس از فروش جامع
  • 1 سال پوشش گارانتی
  • بیش از 10 سال تجربه در صنعت
