خانه /محصولات/ورق روکش ورقه ای تشکیل دستگاه/ماشین ساخت رولی ورق سقف فولادی رنگی با سرعت 15-20m / min، 45 # رول های فولادی و سیستم کنترل PLC

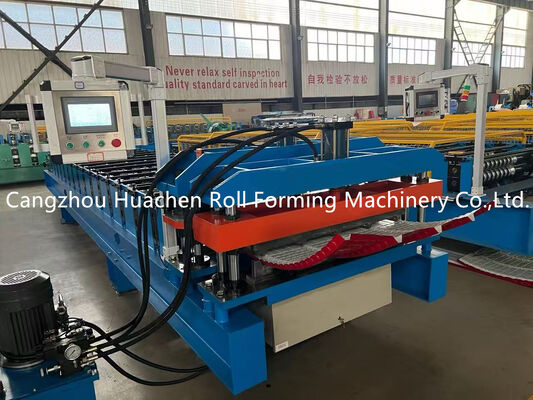

ماشین ساخت رولی ورق سقف فولادی رنگی با سرعت 15-20m / min، 45 # رول های فولادی و سیستم کنترل PLC

1set
MOQ
ماشین ساخت رولی ورق سقف فولادی رنگی با سرعت 15-20m / min، 45 # رول های فولادی و سیستم کنترل PLC
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نوار مواد: PPGI/GI
ضخامت مواد: 0.3-0.6 میلی متر
عرض مادی: 1219 میلی متر
ایستگاه های غلتکی: 15 ایستگاه
مواد غلتکی و شفت: 45# کوئنچ و آبکاری فولاد
قطر شافت: Φ70mm
مواد برش: CR12
نوع درایو: درایو زنجیره ای
سرعت: 15-20 متر در دقیقه
قدرت کل: 5.5+5.5KW
ولتاژ: 380v 50Hz 3phase ((ممکن است سفارشی شود)
برجسته کردن:

roof tile roll forming machine,roof panel roll forming machine

,

roof panel roll forming machine
اطلاعات اولیه
Place of Origin: China
نام تجاری: HC
گواهی: CE
شماره مدل: HC30-250-1000
پرداخت
جزئیات بسته بندی: دستگاه اصلی رول فرمینگ و decoiler بسته بندی برهنه است، سیستم کنترل PLC و موتور پمپ با کاغذ ضد آب، قط
زمان تحویل: 25-30 روز کاری
شرایط پرداخت: L/C، T/T
Supply Ability: 20 sets per month
توضیحات محصول
ماشین ساخت ورق های سقف فولاد رنگی
دستگاه ساخت ورق فولاد لوله دار
اجزای ماشین
نه، نه نام واحد مقدار
1 پاک کننده دستی مجموعه 1
2 ماشین اصلی شکل دهی مجموعه 1
3 سیستم کنترل PLC تنظیم شده 1
4 ایستگاه پمپ هیدرولیک مجموعه 1
5 بعد از برش مجموعه 1
6 موتور الکتریکی مجموعه 1
7 جدول خروجی مجموعه 1
فرآیند تولید
باز کردن → وارد کردن مواد به ماشین → شکل گیری رول → اندازه گیری طول → برش خودکار → محصولات دریافت کننده
ماشین ساخت رولی ورق سقف فولادی رنگی با سرعت 15-20m / min، 45 # رول های فولادی و سیستم کنترل PLC 0
جزئیات ماشین
ماشین ساخت رولی ورق سقف فولادی رنگی با سرعت 15-20m / min، 45 # رول های فولادی و سیستم کنترل PLC 1 ماشین ساخت رولی ورق سقف فولادی رنگی با سرعت 15-20m / min، 45 # رول های فولادی و سیستم کنترل PLC 2
پارامترهای فنی اصلی
نوع ماده PPGI/GI
ضخامت 0.3-0.6mm
عرض 1219 میلی متر
ایستگاه های رولر 15 ایستگاه
مواد رولر و شاخه 45# خاموش کردن و پوشش فولاد
قطر گره Φ70mm
مواد برش CR12
نوع درایو راننده زنجیره ای
سرعت 15 تا 20 متر/دقیقه
کل قدرت 5.5+5.5KW
ولتاژ 380 ولت 50 هرتز 3 فاز (ممکن است سفارشی شود)
پارامترهای قطعات و فنی
5T Decoiler دستی
ماشین ساخت رولی ورق سقف فولادی رنگی با سرعت 15-20m / min، 45 # رول های فولادی و سیستم کنترل PLC 3
این بخش برای حمایت از کویل و چرخش کویل استفاده می شود. ظرفیت حامل: 5T. قطر داخلی: 470-530mm (بر اساس تقاضا تنظیم می شود).مجهز به دستگاه ترمز برای جلوگیری از آسیب ماشین در اثر برخورد در طول کار.
میز تغذیه و پیش برش
ماشین ساخت رولی ورق سقف فولادی رنگی با سرعت 15-20m / min، 45 # رول های فولادی و سیستم کنترل PLC 4
راهنماها برای شکل گیری رول به موقعیت درست می پیچند. شامل دستگاه برش دستی برای پیش برش راحت در هنگام تغییر رنگ یا ضخامت است.
شفت و رولر
ماشین ساخت رولی ورق سقف فولادی رنگی با سرعت 15-20m / min، 45 # رول های فولادی و سیستم کنترل PLC 5
مواد 45 # استیل quenching و plating است. رول های پردازش شده صاف، سخت و مقاوم به زنگ هستند.
ایستگاه پمپ هیدرولیک
ماشین ساخت رولی ورق سقف فولادی رنگی با سرعت 15-20m / min، 45 # رول های فولادی و سیستم کنترل PLC 6
استفاده از روغن هیدرولیک 46 # مجهز به فن خنک کننده برای خنک کننده گردش داخلی برای جلوگیری از مشکلات دمای بالای روغن.
کابینت کنترل صفحه لمسی
ماشین ساخت رولی ورق سقف فولادی رنگی با سرعت 15-20m / min، 45 # رول های فولادی و سیستم کنترل PLC 7
ویژگی های حالت اتوماتیک و دستی. طول واحد و مقدار را می توان از طریق صفحه لمسی تنظیم کرد. ساده و آسان برای کار. اجزای الکتریکی: VFD: دلتا، قطع کننده مدار: Delixi، Contactor: Delixi،رله: شينلينگ، PLC: دلتا، ترانسفورماتور: دليکسي
بخش فشار و برش
ماشین ساخت رولی ورق سقف فولادی رنگی با سرعت 15-20m / min، 45 # رول های فولادی و سیستم کنترل PLC 8
ماده تیغه CR12 با قدرت بالا، سخت شدن عالی و مقاومت لباس برتر است.
جدول خروجی
جمع آوری محصولات شکل گرفته شده. براکت مجهز به رول ها برای تسهیل انتقال محصول بدون خراش.
قطعات یدکی
زنجیرها 2 مجموعه
دریچه سولینوئید 1 مجموعه
سوئیچ سفر 2 مجموعه
کلید های باز 2 مجموعه
کليد ششم گوشه اي 2 مجموعه
شمارنده 1 مجموعه
کليد 2 مجموعه
مهر و موم روغن 1 مجموعه
بسته بندی و حمل
ماشین ساخت رولی ورق سقف فولادی رنگی با سرعت 15-20m / min، 45 # رول های فولادی و سیستم کنترل PLC 9 ماشین ساخت رولی ورق سقف فولادی رنگی با سرعت 15-20m / min، 45 # رول های فولادی و سیستم کنترل PLC 10 ماشین ساخت رولی ورق سقف فولادی رنگی با سرعت 15-20m / min، 45 # رول های فولادی و سیستم کنترل PLC 11 ماشین ساخت رولی ورق سقف فولادی رنگی با سرعت 15-20m / min، 45 # رول های فولادی و سیستم کنترل PLC 12
جزئیات بسته بندی
1. یک کانتینر 20 فوت برای بارگذاری یک دستگاه مجموعه با decoller دستی
2. کل ماشین پاک شده با روغن ضد زنگ، کنترل کننده PLC پوشیده شده توسط فیلم فوم
3قطعات یدکی و قطعات کوچک بسته بندی شده در جعبه ابزار پلاستیکی
4تمام اجزای متصل شده با سیم فولادی در داخل ظروف
جزئیات تحویل ۴۵ روز پس از دریافت پیش پرداخت خریدار
خدمات ما
نصب و آموزش
  • اگر خریداران از کارخانه ما بازدید کنند، ما آموزش نصب و کار رو به رو ارائه می دهیم
  • بدون بازدید، ما راهنمای کاربر و ویدئوهای آموزشی را ارائه می دهیم
  • خدمات فنی در محل موجود (پناه و اقامت توسط خریدار تنظیم می شود)
خدمات پس از فروش
  • يک سال گارانتي براي کل ماشين
  • پشتیبانی فنی 24 ساعته از طریق ایمیل یا تلفن
  • تعمیرات رایگان برای هر گونه مشکل ماشین ظرف یک سال
