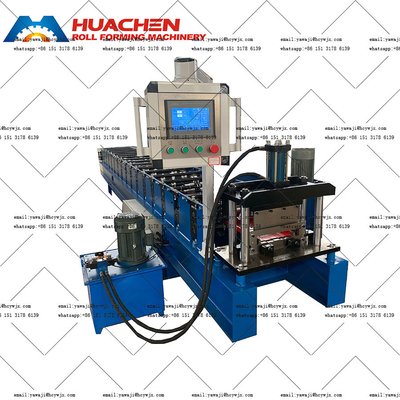

ماشین ساخت رول های هیدرولیک با ضخامت مواد 0.3-0.6mm و مواد برش CR12

محصولuct شرح

این از گروه های متعدد از رولرها تشکیل شده است که اجزای اصلی پریس کاشی تراپیزی هستند.تعداد و ترتیب رول ها بر اساس فرم و اندازه های خاص کاشی تراپیز تعیین می شوداین رول ها معمولاً از فولاد با کیفیت بالا (مانند فولاد 45 #) ساخته می شوند و به دقت برای اطمینان از دقت ابعاد و کیفیت سطح رول ها پردازش می شوند.سطح رول ها ممکن است به طور خاص درمان شود، مانند کروم سخت ، برای بهبود مقاومت در برابر فرسایش و مقاومت در برابر خوردگی.صفحه به تدریج خم می شود و بین رول ها شکل می گیرد تا شکل اصلی کاشی تراپیز را تشکیل دهد.
بخش شکل دهنده همچنین ممکن است شامل برخی از دستگاه های تنظیم برای تنظیم فاصله و فشار بین رول ها باشد.دقت شکل گیری کاشی تراپیزیوم را می توان به دقت کنترل کرد تا با صفحات ضخامت و مواد مختلف سازگار شود، و تولید محصولات استاندارد کاشی تراپیز.

پارامترهای فنی اصلی

جریان کار

پاک کردن → تغذیه مواد → شکل گیری رول → برش → جمع آوری

اجزا وپارامترهای فنی

این قسمت برای حمایت از کویل استفاده می شود.

و این کویل را به روشی چرخانده بسازید.

ظرفیت حامل: 5T

قطر داخلی: 470-530mm

(بر اساس تقاضا تنظیم می شود).)

برای جلوگیری از آسیب به ماشین در اثر برخورد در هنگام حرکت ماشین، ما یک دستگاه ترمز برای شما نصب کرده ایم.

هیدرولیکایستگاه پمپ

هدف از این پمپ استرانندهدستگاه برش برای شروع کار برشs.

درهیدرولیکاستفاده از مخزن46# روغن هیدرولیک

مجهز به یک فن خنک کنندهکه cیکiخنک کننده گردش خون داخلی,تا اطمینان حاصل شود که ایستگاه پمپ روغن تحت تأثیر دمای بالای روغن قرار نخواهد گرفتدر طول کار

مارک شیر سولنویدی: Huade

TاوهSکرینCکنترلCآيبينت

کابینت کنترل دارای دو حالت، اتوماتیک و دستیحالت ها

طول واحد ورق مورد نظرو مقدارمی تواند درtصفحه نمایش.

این سیستم ساده و کار کردن آن آسان است.

برقCعاملبرند:

1.VFD:دلتا

2. قطع کننده مدار:خوشمزه

3. تماسگر:خوشمزه

4. رله:شينلينگ

5PLC:دلتا

6. ترانسفورم:خوشمزه



میز تغذیه و پیش برش



هدایت کویل به موقعیت درست ورفتنبه شکل گیری رولبخش.

همچنین شامل یکبرش دستی Device، آن را آسان به پیش برش کویل زمانی که می خواهید بهتغییررنگ یا ضخامت.



شفت و رولر



ماده 45#Sتولقو...Pلایتینگ.

رول های پردازش شده صاف و سخت هستند و زنگ نمی زنند.

در هنگام کار هیچ خراشی روی ورق باقی نمی ماند.



بخش فشار و برش

مواد تیغه CR12 است.

با قدرت بالا، سخت شدن بهتر و مقاومت خوب در برابر لباس.



کاشی های تراپیز شکل شکل شکل گرفته به حرکت ادامه می دهند. هنگامی که به طول تنظیم شده رسیده است، برش بخش برش، توسط سیستم قدرت هدایت می شود،برای بدست آوردن کاشی های تراپیز شکل آماده، کاشی های تراپیز شکل را از صفحه برش می دهدکل فرآیند در یک چرخه تحت کنترل دقیق سیستم کنترل انجام می شود و کاشی های تراپیزی که به الزامات پاسخ می دهند به طور مداوم تولید می شوند.
