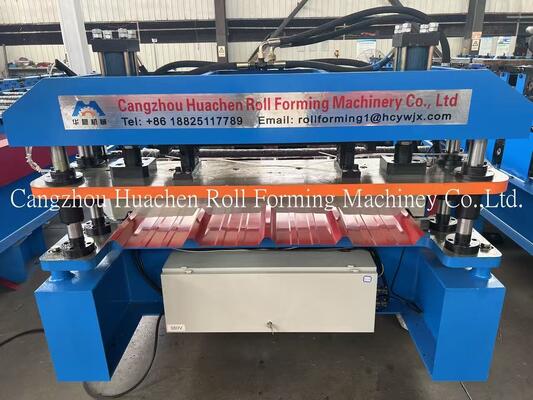

11 ایستگاه 15m/min سرعت 1200mm عرض Metcopo مرحله کاشی سقف ورق رول شکل گیری ماشین رول شکل گیری تجهیزات

1set
MOQ
11 ایستگاه 15m/min سرعت 1200mm عرض Metcopo مرحله کاشی سقف ورق رول شکل گیری ماشین رول شکل گیری تجهیزات
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نوع مواد: PPGI/GI
ضخامت مواد: 0.3-0.6 میلی متر
عرض مادی: 1200 میلی متر
ایستگاه های غلتکی: 11 ایستگاه
مواد غلتکی و شفت: 45# کوئنچ و آبکاری فولاد
قطر شافت: Φ70mm
مواد برش: CR12
نوع درایو: درایو زنجیره ای
سرعت: 15 متر در دقیقه
قدرت کل: 5.5+5.5KW
ولتاژ: 380v 50Hz 3phase ((ممکن است سفارشی شود)
برجسته کردن:

cold roll forming machine,roof panel roll forming machine

,

roof panel roll forming machine
اطلاعات اولیه
محل منبع: چین
نام تجاری: HC
گواهی: CE
شماره مدل: HC28-250-1000
پرداخت
جزئیات بسته بندی: دستگاه اصلی رول فرمینگ و decoiler بسته بندی برهنه است، سیستم کنترل PLC و موتور پمپ با کاغذ ضد آب، قط
زمان تحویل: 25-30 روز
شرایط پرداخت: L/C، T/T
Supply Ability: 20 sets/month
توضیحات محصول
خط تولید رول فرمینگ ورق سقف کاشی پله‌ای متکوپو آلومینیومی

این تجهیزات رول فرم، ورق‌های سقف کاشی پله‌ای متکوپو آلومینیومی را تولید می‌کند، یک مدل کاشی جدید که عملکرد بهتری نسبت به ورق‌های سقف کاشی پله‌ای استاندارد ارائه می‌دهد.

مروری بر سیستم

خط تولید کامل ورق‌های سقف کاشی پله‌ای متکوپو آلومینیومی شامل یک دستگاه بازکننده خودکار برقی 5 تنی، ورق‌گیر، دستگاه موج‌زن، برش هیدرولیکی، میزهای پشتیبانی و کنترل‌کننده PLC میتسوبیشی است. این دستگاه نورد به اپراتورها امکان می‌دهد تا کاشی‌های پله‌ای متکوپو را با هر طولی تولید کنند.

11 ایستگاه 15m/min سرعت 1200mm عرض Metcopo مرحله کاشی سقف ورق رول شکل گیری ماشین رول شکل گیری تجهیزات 0
مشخصات فنی
پارامتر مشخصات
نوع مواد PPGI/GI
ضخامت 0.3-0.6 میلی‌متر
عرض 1200 میلی‌متر
ایستگاه‌های رولر 11 ایستگاه
جنس رولر و شفت فولاد 45# کوئنچ و آبکاری
قطر شفت Φ70mm
جنس برش CR12
نوع درایو درایو زنجیری
سرعت 15-20 متر در دقیقه
توان کل 5.5+5.5 کیلووات
ولتاژ 380 ولت 50 هرتز 3 فاز (قابل تنظیم)
اجزای سیستم
  • بازکننده
  • تجهیزات هدایت و تنظیم ورق کویل
  • دستگاه پوشش فیلم
  • سیستم موج‌زنی اصلی
  • دستگاه برش پس از تولید
  • ایستگاه هیدرولیک برای برش و پرس پله‌ای
  • سیستم کنترل PLC
  • میزهای پشتیبانی
جزئیات و مشخصات اجزا
جزء توضیحات و مشخصات
بازکننده دستی 5T
11 ایستگاه 15m/min سرعت 1200mm عرض Metcopo مرحله کاشی سقف ورق رول شکل گیری ماشین رول شکل گیری تجهیزات 1

از کویل پشتیبانی می‌کند و امکان حرکت چرخشی را فراهم می‌کند. ظرفیت باربری: 5T. قطر داخلی: 470-530 میلی‌متر (قابل تنظیم بر اساس تقاضا). مجهز به دستگاه ترمز برای جلوگیری از آسیب دستگاه در اثر ضربه در حین کار.
میز تغذیه و پیش‌برش
11 ایستگاه 15m/min سرعت 1200mm عرض Metcopo مرحله کاشی سقف ورق رول شکل گیری ماشین رول شکل گیری تجهیزات 2

کویل را به موقعیت صحیح برای رول فرمینگ هدایت می‌کند. شامل دستگاه برش دستی برای برش اولیه راحت هنگام تغییر رنگ یا ضخامت.
شفت و رولر
11 ایستگاه 15m/min سرعت 1200mm عرض Metcopo مرحله کاشی سقف ورق رول شکل گیری ماشین رول شکل گیری تجهیزات 3

جنس: فولاد 45# کوئنچ و آبکاری. رولرهای پردازش شده صاف، سخت و مقاوم در برابر زنگ‌زدگی هستند. در حین کار هیچ خراشی روی ورق‌ها باقی نمی‌گذارند.
ایستگاه پمپ هیدرولیک
11 ایستگاه 15m/min سرعت 1200mm عرض Metcopo مرحله کاشی سقف ورق رول شکل گیری ماشین رول شکل گیری تجهیزات 4

برش را برای عملیات برش هدایت می‌کند. مخزن هیدرولیک از روغن هیدرولیک 46# استفاده می‌کند. مجهز به فن خنک‌کننده برای خنک‌سازی گردش داخلی برای جلوگیری از مشکلات دمای بالای روغن در حین کار. برند شیر برقی: Huade.
کابینت کنترل صفحه لمسی
11 ایستگاه 15m/min سرعت 1200mm عرض Metcopo مرحله کاشی سقف ورق رول شکل گیری ماشین رول شکل گیری تجهیزات 5

دارای حالت‌های خودکار و دستی. امکان تنظیم طول و کمیت واحد را بر روی صفحه لمسی فراهم می‌کند. ساده و آسان برای کار.

برندهای قطعات الکتریکی:

  • VFD: Delta
  • کلید مدار: Delixi
  • کنتاکتور: Delixi
  • رله: Xinling
  • PLC: Delta
  • ترانسفورماتور: Delixi
بخش پرس و برش
11 ایستگاه 15m/min سرعت 1200mm عرض Metcopo مرحله کاشی سقف ورق رول شکل گیری ماشین رول شکل گیری تجهیزات 6

جنس تیغه: CR12. استحکام بالا، سخت‌شوندگی عالی و مقاومت در برابر سایش عالی را فراهم می‌کند.
میز خروجی

محصولات فرم‌دهی شده را جمع‌آوری می‌کند. براکت مجهز به رولرهایی برای تسهیل انتقال محصول بدون خراشیدگی.
قطعات یدکی شامل
قطعه تعداد
زنجیر 2 ست
شیر برقی 1 ست
سوئیچ سفر 2 ست
آچار تخت 2 ست
آچار آلن 2 ست
شمارنده 1 ست
آچار 2 ست
کاسه نمد 1 ست
جریان کار تولید

باز کردن ورق → هدایت ورق → پوشش فیلم → رول فرمینگ → اندازه‌گیری طول → برش ورق → میزهای خروجی

11 ایستگاه 15m/min سرعت 1200mm عرض Metcopo مرحله کاشی سقف ورق رول شکل گیری ماشین رول شکل گیری تجهیزات 7 11 ایستگاه 15m/min سرعت 1200mm عرض Metcopo مرحله کاشی سقف ورق رول شکل گیری ماشین رول شکل گیری تجهیزات 8 11 ایستگاه 15m/min سرعت 1200mm عرض Metcopo مرحله کاشی سقف ورق رول شکل گیری ماشین رول شکل گیری تجهیزات 9
