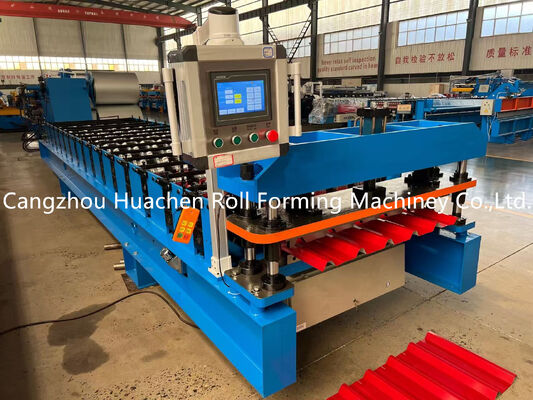

ماشین ساخت رول پنل لوله دار هیدرولیک با 11 ایستگاه، 45# خاموش کردن فولاد و پوشش برای تولید ورق سقف با سرعت 15-20m / min

1set
MOQ
ماشین ساخت رول پنل لوله دار هیدرولیک با 11 ایستگاه، 45# خاموش کردن فولاد و پوشش برای تولید ورق سقف با سرعت 15-20m / min
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نوع مواد: PPGI/GI
ضخامت مواد: 0.3-0.6 میلی متر
عرض مادی: 1220 میلی متر
ایستگاه های غلتکی: 11 ایستگاه
مواد غلتکی و شفت: 45# کوئنچ و آبکاری فولاد
قطر شافت: Φ70mm
مواد برش: CR12
نوع درایو: درایو زنجیره ای
سرعت: 15-20 متر در دقیقه
قدرت کل: 5.5+5.5KW
ولتاژ: 380 ولت 50Hz 3Phases
برجسته کردن:

cold roll forming machine,roof panel roll forming machine

,

roof panel roll forming machine
اطلاعات اولیه
محل منبع: چین
نام تجاری: HC
گواهی: CE
شماره مدل: HC35-192-960
پرداخت
جزئیات بسته بندی: دستگاه اصلی رول فرمینگ و decoiler بسته بندی برهنه است، سیستم کنترل PLC و موتور پمپ با کاغذ ضد آب، قط
زمان تحویل: 25-30 روز
شرایط پرداخت: L/C، T/T
Supply Ability: 20 sets/month
توضیحات محصول
دستگاه فرم‌دهی رول فلزی پانل‌های موج‌دار هیدرولیکی

دستگاه تولید ورق‌های سقف حرفه‌ای برای تولید صنعتی

پارامترهای فنی اصلی
پارامتر مشخصات
نوع مواد PPGI/GI
ضخامت 0.3-0.6mm
عرض 1220mm
ایستگاه‌های رولر 11 ایستگاه
جنس رولر و شفت فولاد 45# کوئنچ و آبکاری
قطر شفت Φ70mm
جنس کاتر CR12
نوع درایو درایو زنجیری
سرعت 15-20 متر در دقیقه
توان کل 5.5+5.5KW
ولتاژ 380V 50Hz 3Phases (قابل تنظیم)
اجزا و پارامترهای فنی
5T دکویلر دستی
ماشین ساخت رول پنل لوله دار هیدرولیک با 11 ایستگاه، 45# خاموش کردن فولاد و پوشش برای تولید ورق سقف با سرعت 15-20m / min 0

از کویل پشتیبانی می‌کند و امکان حرکت چرخشی را فراهم می‌کند. ظرفیت باربری: 5T. قطر داخلی: 470-530mm (قابل تنظیم). مجهز به دستگاه ترمز برای جلوگیری از آسیب دستگاه در اثر ضربه در حین کار.

میز تغذیه و پیش‌برش
ماشین ساخت رول پنل لوله دار هیدرولیک با 11 ایستگاه، 45# خاموش کردن فولاد و پوشش برای تولید ورق سقف با سرعت 15-20m / min 1

کویل را به موقعیت صحیح برای فرم‌دهی رول هدایت می‌کند. شامل دستگاه برش دستی برای پیش‌برش هنگام تغییر رنگ یا ضخامت.

شفت و رولر
ماشین ساخت رول پنل لوله دار هیدرولیک با 11 ایستگاه، 45# خاموش کردن فولاد و پوشش برای تولید ورق سقف با سرعت 15-20m / min 2

جنس: فولاد 45# کوئنچ و آبکاری. رولرهای پردازش شده صاف، سخت، مقاوم در برابر زنگ‌زدگی هستند و از خراشیدگی ورق‌ها در حین کار جلوگیری می‌کنند.

ایستگاه پمپ هیدرولیک
ماشین ساخت رول پنل لوله دار هیدرولیک با 11 ایستگاه، 45# خاموش کردن فولاد و پوشش برای تولید ورق سقف با سرعت 15-20m / min 3

کاتر را برای عملیات برش هدایت می‌کند. از روغن هیدرولیک 46# استفاده می‌کند. مجهز به فن خنک‌کننده برای خنک‌سازی گردش داخلی برای جلوگیری از مشکلات دمای بالای روغن. برند شیر برقی: Huade.

کابینت کنترل صفحه لمسی
ماشین ساخت رول پنل لوله دار هیدرولیک با 11 ایستگاه، 45# خاموش کردن فولاد و پوشش برای تولید ورق سقف با سرعت 15-20m / min 4

دارای حالت‌های خودکار و دستی. امکان تنظیم طول و مقدار واحد ورق از طریق صفحه لمسی را فراهم می‌کند. ساده و آسان برای کار. اجزای الکتریکی: VFD: Delta، کلید مدار: Delixi، کنتاکتور: Delixi، رله: Xinling، PLC: Delta، ترانسفورماتور: Delixi.

بخش پرس و کاتر
ماشین ساخت رول پنل لوله دار هیدرولیک با 11 ایستگاه، 45# خاموش کردن فولاد و پوشش برای تولید ورق سقف با سرعت 15-20m / min 5

جنس تیغه کاتر: CR12. استحکام بالا، سخت‌شوندگی عالی و مقاومت در برابر سایش برتر را فراهم می‌کند.

میز خروجی

محصولات فرم‌دهی شده را جمع‌آوری می‌کند. براکت مجهز به رولرهایی برای تسهیل انتقال محصول بدون خراشیدگی.

قطعات یدکی شامل

زنجیر: 2 ست

شیر برقی: 1 ست

سوئیچ سفر: 2 ست

آچار تخت: 2 ست

آچار آلن: 2 ست

شمارنده: 1 ست

آچار: 2 ست

کاسه نمد: 1 ست

طرح دستگاه
ماشین ساخت رول پنل لوله دار هیدرولیک با 11 ایستگاه، 45# خاموش کردن فولاد و پوشش برای تولید ورق سقف با سرعت 15-20m / min 6
مزایای فنی
  • رولر ضد زنگ:ماشین CNC ابزار شده، با کروم سخت 0.05 میلی‌متری برای محافظت از سطح و استحکام آبکاری شده است
  • عملیات حرارتی:قاب برش تحت عملیات حرارتی قرار گرفته تا تنش فولاد را از بین ببرد، از تغییر شکل جلوگیری کند، سختی 60 درجه
  • تیغه کاتر:فولاد قالب CR12 با عملیات کوئنچ برای افزایش طول عمر
  • دقت بالا:شفت‌ها توسط دستگاه سنگ‌زنی ابزار شده‌اند، رولرها با CNC برای عملکرد دقیق پردازش شده‌اند
  • PLC خودکار:PLC میتسوبیشی با صفحه لمسی، اینورتر و ترانسفورماتور
  • سیستم درایو قدرتمند:سیستم درایو زنجیر یا گیربکس بزرگ
  • خدمات عالی:نصب تکنسین و آموزش کارگر شامل می‌شود، خدمات ماشین‌آلات مادام‌العمر
ماشین ساخت رول پنل لوله دار هیدرولیک با 11 ایستگاه، 45# خاموش کردن فولاد و پوشش برای تولید ورق سقف با سرعت 15-20m / min 7 ماشین ساخت رول پنل لوله دار هیدرولیک با 11 ایستگاه، 45# خاموش کردن فولاد و پوشش برای تولید ورق سقف با سرعت 15-20m / min 8 ماشین ساخت رول پنل لوله دار هیدرولیک با 11 ایستگاه، 45# خاموش کردن فولاد و پوشش برای تولید ورق سقف با سرعت 15-20m / min 9 ماشین ساخت رول پنل لوله دار هیدرولیک با 11 ایستگاه، 45# خاموش کردن فولاد و پوشش برای تولید ورق سقف با سرعت 15-20m / min 10
