خانه /محصولات/ورق روکش ورقه ای تشکیل دستگاه/13 ایستگاه ماشین خم کردن ورق سقف پروفیل لوله دار با 45 # رول های فولاد خنک کننده و پوشش دهنده با سرعت 15-20m / min

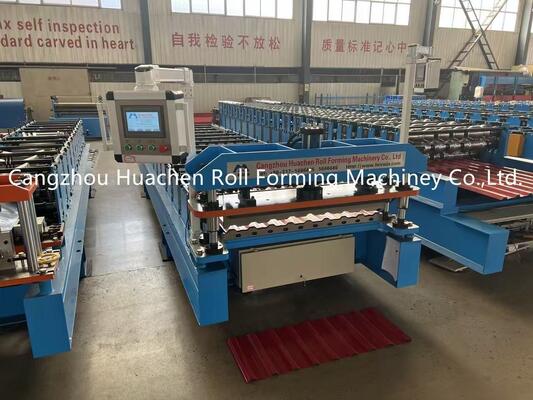

13 ایستگاه ماشین خم کردن ورق سقف پروفیل لوله دار با 45 # رول های فولاد خنک کننده و پوشش دهنده با سرعت 15-20m / min

1set
MOQ
13 ایستگاه ماشین خم کردن ورق سقف پروفیل لوله دار با 45 # رول های فولاد خنک کننده و پوشش دهنده با سرعت 15-20m / min
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نوع مواد: PPGI/GI
ضخامت مواد: 0.3-0.6 میلی متر
عرض مواد: 1250 میلی متر
ایستگاه های غلتکی: 13 ایستگاه
مواد غلتکی و شفت: 45# کوئنچ و آبکاری فولاد
قطر شفت: Φ70 میلی متر
مواد برش: CR12
نوع درایو: درایو زنجیره ای
سرعت: 15-20 متر در دقیقه
توان کل: 5.5 + 5.5 کیلو وات
ولتاژ: 3 فاز 380 ولت 50 هرتز (قابل سفارشی سازی)
برجسته کردن:

roof tile roll forming machine,roof panel roll forming machine

,

roof panel roll forming machine
اطلاعات اولیه
Place of Origin: China
نام تجاری: HC
گواهی: CE
شماره مدل: HC16-135-1080
پرداخت
جزئیات بسته بندی: دستگاه اصلی رول فرمینگ و decoiler بسته بندی برهنه است، سیستم کنترل PLC و موتور پمپ با کاغذ ضد آب، قط
زمان تحویل: 25-30 روز کاری
شرایط پرداخت: L/C، T/T
Supply Ability: 20 sets per month
توضیحات محصول
دستگاه خم‌کاری ورق‌های پروفیل موج‌دار / دستگاه شکل‌دهی رول
دستگاه شکل‌دهی رول خم‌کاری ورق‌های پروفیل موج‌دار
13 ایستگاه ماشین خم کردن ورق سقف پروفیل لوله دار با 45 # رول های فولاد خنک کننده و پوشش دهنده با سرعت 15-20m / min 0 13 ایستگاه ماشین خم کردن ورق سقف پروفیل لوله دار با 45 # رول های فولاد خنک کننده و پوشش دهنده با سرعت 15-20m / min 1
نمودار جریان پردازش

بازکننده دستی کویل → تغذیه مواد به دستگاه → دستگاه شکل‌دهی رول → اندازه‌گیری طول → برش هیدرولیکی → محصولات نهایی

پارامترهای فنی
13 ایستگاه ماشین خم کردن ورق سقف پروفیل لوله دار با 45 # رول های فولاد خنک کننده و پوشش دهنده با سرعت 15-20m / min 2 13 ایستگاه ماشین خم کردن ورق سقف پروفیل لوله دار با 45 # رول های فولاد خنک کننده و پوشش دهنده با سرعت 15-20m / min 3
پارامتر مشخصات
نوع مواد PPGI/GI
ضخامت 0.3-0.6mm
عرض 1250mm
ایستگاه‌های رول 13 ایستگاه
جنس رول و شفت فولاد 45# کوئنچ و آبکاری
قطر شفت Φ70mm
جنس برش CR12
نوع درایو درایو زنجیری
سرعت 15-20 متر در دقیقه
توان کل 5.5+5.5KW
ولتاژ 380V 50Hz 3Phases (قابل تنظیم)
اجزا و پارامترهای فنی
13 ایستگاه ماشین خم کردن ورق سقف پروفیل لوله دار با 45 # رول های فولاد خنک کننده و پوشش دهنده با سرعت 15-20m / min 4
بازکننده دستی 5T

این قسمت برای پشتیبانی از کویل و چرخاندن کویل استفاده می‌شود.

  • ظرفیت باربری: 5T
  • قطر داخلی: 470-530mm (قابل تنظیم بر اساس تقاضا)
  • مجهز به دستگاه ترمز برای جلوگیری از آسیب دستگاه در اثر ضربه در حین کار
13 ایستگاه ماشین خم کردن ورق سقف پروفیل لوله دار با 45 # رول های فولاد خنک کننده و پوشش دهنده با سرعت 15-20m / min 5
میز تغذیه و برش اولیه

کویل را به موقعیت صحیح هدایت می‌کند و آن را به قسمت شکل‌دهی رول هدایت می‌کند.

شامل یک دستگاه برش دستی برای برش اولیه راحت هنگام تغییر رنگ یا ضخامت.

13 ایستگاه ماشین خم کردن ورق سقف پروفیل لوله دار با 45 # رول های فولاد خنک کننده و پوشش دهنده با سرعت 15-20m / min 6
شفت و رول

جنس فولاد 45# کوئنچ و آبکاری است.

رولرهای پردازش شده صاف، سخت، مقاوم در برابر زنگ‌زدگی هستند و در حین کار خراشی روی ورق ایجاد نمی‌کنند.

13 ایستگاه ماشین خم کردن ورق سقف پروفیل لوله دار با 45 # رول های فولاد خنک کننده و پوشش دهنده با سرعت 15-20m / min 7
ایستگاه پمپ هیدرولیک

برش را برای انجام عملیات برش هدایت می‌کند.

  • مخزن هیدرولیک از روغن هیدرولیک 46# استفاده می‌کند
  • مجهز به فن خنک‌کننده برای خنک‌سازی گردش داخلی
  • از تحت تأثیر قرار گرفتن ایستگاه پمپ روغن توسط دمای بالای روغن در حین کار جلوگیری می‌کند
  • برند شیر برقی: Huade
13 ایستگاه ماشین خم کردن ورق سقف پروفیل لوله دار با 45 # رول های فولاد خنک کننده و پوشش دهنده با سرعت 15-20m / min 8
کابینت کنترل صفحه لمسی

دارای حالت‌های عملیات خودکار و دستی با رابط صفحه لمسی است.

امکان تنظیم طول واحد و کمیت برای تولید ورق هدفمند را فراهم می‌کند.

برندهای قطعات الکتریکی:
  • VFD: Delta
  • مدار شکن: Delixi
  • کنتاکتور: Delixi
  • رله: Xinling
  • PLC: Delta
  • ترانسفورماتور: Delixi
13 ایستگاه ماشین خم کردن ورق سقف پروفیل لوله دار با 45 # رول های فولاد خنک کننده و پوشش دهنده با سرعت 15-20m / min 9
بخش پرس و برش

جنس تیغه CR12 با استحکام بالا، سخت‌شوندگی عالی و مقاومت در برابر سایش برتر است.

میز خروجی

محصولات شکل‌داده شده را با براکت‌های مجهز به رول جمع‌آوری می‌کند تا جابجایی محصول بدون خراش تسهیل شود.

قطعات یدکی
زنجیرها 2 ست
شیر برقی 1 ست
سوئیچ سفر 2 ست
آچار باز 2 ست
آچار شش گوش 2 ست
شمارنده 1 ست
آچار 2 ست
کاسه نمد 1 ست
سوالات متداول
1. آیا شما تولید کننده هستید یا شرکت بازرگانی؟
ما تولید کننده حرفه‌ای با بیش از 20 سال تجربه حرفه‌ای در زمینه دستگاه‌های شکل‌دهی رول هستیم.
2. آیا می‌توانید دستگاه را مطابق با طرح یا نوع عکس من بسازید؟
بله. ما یک تیم با تجربه داریم تا مناسب‌ترین طرح و برنامه تولید را برای دستگاه ارائه دهیم.
3. چگونه می‌توانیم اطمینان حاصل کنیم که دستگاه با کیفیت و قطعات یدکی را به ما تحویل می‌دهید؟
  • مشتریان می‌توانند پرسنل فنی را برای بازرسی کیفیت به کارخانه ما بفرستند
  • ما می‌توانیم تکنسین‌ها را برای نصب دستگاه به کارخانه خریدار بفرستیم
4. سیاست گارانتی شما چیست؟

در دوره یک ساله، ما قطعات جایگزین را به صورت رایگان برای هر قطعه آسیب‌دیده ناشی از مشکلات کیفیت ارائه می‌دهیم. پس از دو سال، قطعات جایگزین با هزینه کارخانه در دسترس هستند.
